[原创]Sniffer、Omnipeek、科来网络分析系统过滤器比较之位过滤。

菜鸟人飞 · 发表于 2006-5-19 15:56:48

在捕获数据包时，有时候需要对一个字节中的某一个位进行精确匹配，这时，我们就需要用到位过滤。位过滤相对于地址、端口、协议过滤而言，是一种比较高级的条件过滤，其主要用于捕获某种特殊应用的数据通讯。
下面我们分别使用Sniffer、Omnipeek、科来网络分析系统，来学习位过滤的设置方法，这里我们以捕获TCP同步数据包（TCP三次握手第一步的数据包）为例。

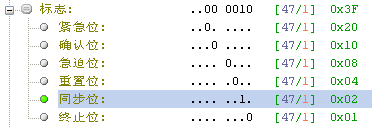

我们知道，TCP标志位在Ethernet II数据包中的偏移量是47（Ethernet II报头14，IP报头20，TCP源端口2，TCP目标端口2，TCP序列号4，TCP确认号4，TCP偏移量1，即14+20+2+2+4+4+1=47）。TCP标记位中同步位为1的数据包，就是TCP同步位置包，下面是一个TCP同步数据包的解码图（只截取了TCP标志部分），可以看到，TCP同步数据包的值是TCP标志位的值是10（二进制）或02（16进制）或2（10进制，8进制）。
。。。。。。

完整PDF版下载。

菜鸟人飞 · 发表于 2006-5-19 15:59:38

Sniffer、Omnipeek、科来网络分析系统过滤器比较之位过滤

在捕获数据包时，有时候需要对一个字节中的某一个位进行精确匹配，这时，我们就需要用到位过滤。位过滤相对于地址、端口、协议过滤而言，是一种比较高级的条件过滤，其主要用于捕获某种特殊应用的数据通讯。
下面我们分别使用Sniffer、Omnipeek、科来网络分析系统，来学习位过滤的设置方法，这里我们以捕获TCP同步数据包（TCP三次握手第一步的数据包）为例。
我们知道，TCP标志位在Ethernet II数据包中的偏移量是47（Ethernet II报头14，IP报头20，TCP源端口2，TCP目标端口2，TCP序列号4，TCP确认号4，TCP偏移量1，即14+20+2+2+4+4+1=47）。TCP标记位中同步位为1的数据包，就是TCP同步位置包，下面是一个TCP同步数据包的解码图（只截取了TCP标志部分），可以看到，TCP同步数据包的值是TCP标志位的值是10（二进制）或02（16进制）或2（10进制，8进制）。

菜鸟人飞 · 发表于 2006-5-19 16:01:03

根据上图TCP标记的解码信息，我们在上述三种最常用的分析软件中设置TCP同步数据包的过滤器。
1. Sniffer

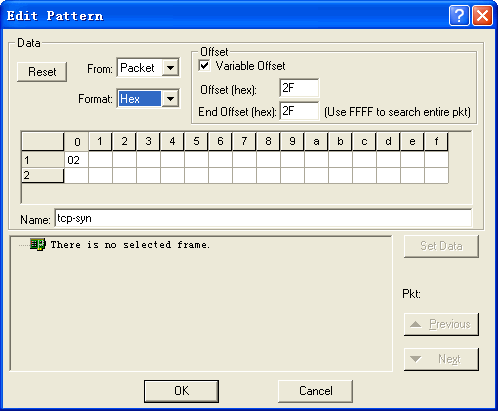

打开Sniffer的过滤器，选择Data Pattern选项卡，单击Add Pattern按钮，弹出Edit Pattern对话框，并进行如下图所示的设置。

菜鸟人飞 · 发表于 2006-5-19 16:01:45

2. Omnipeek

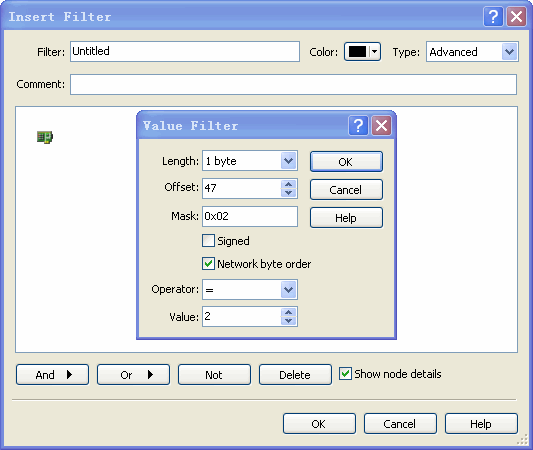

选择“View-Filters”，单击Insert按钮，打开Omnipeek的过滤器，在弹出的对话框中选择高级过滤器（Advanced），并选择“And-Value”，并进行如下图所示的设置。

菜鸟人飞 · 发表于 2006-5-19 16:02:15

3. 科来网络分析系统

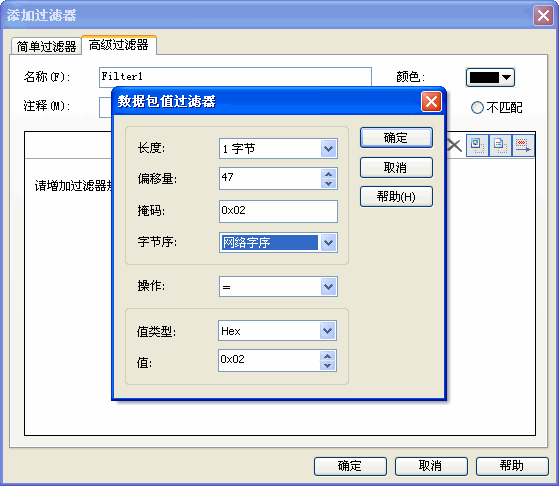

单击工具栏上的“过滤器”按钮，打开系统的过滤器窗口，单击“添加-新过滤器”，在弹出的对话框中选择高级过滤器，并选择“与-数据包值”，并进行如下图所示的设置。

从上面可以看出，三种网络分析软件都可以实现要求，但却略有不同。
Sniffer不能对位进行过滤，只能精确到字节（或许Sniffer可以用其它方法实现，但我未找到），虽然设置值后也可捕获到所须数据包，但这样会降低捕获的效率，对于其它的某些情况，或许还可能导致出现错误的信息。
Omnipeek添加了位偏移，能对位进行过滤，可以精确捕获所需的数据包，有效满足我们的需要，且提高捕获效率，不过Omnipeek中这里的值只能是10进制。
科来网络分析系统也添加了位移，能对位进行过滤，可以精确捕获所需的数据包，有效满足我们的需要，且提高捕获效率，另外在科来网络分析系统中，值的类型可以是16进制、10进制（无符号、有符号）、2进制、8进制。
总结：个人认为，在位偏移这个功能上，科来网络分析系统和Omnipeek值得称道，而Sniffer则应该加强。

CSNA网络分析论坛　菜鸟人飞
2006-5-19

CCSP · 发表于 2006-5-19 16:10:42

国产的也不错哈~

学习ING

wfu_liuxh · 发表于 2006-5-20 07:35:07

看来版主对协议分析软件还是很内行的。我正在学习科来的网络分析系统。希望能多介绍有关使用、解读、分析方面的有关文章。谢谢了。

快乐3幸福4 · 发表于 2006-5-22 11:15:15

虽然没看特别明白，但对Sniffer的支持有点下降了！

学生 · 发表于 2006-5-22 15:19:06

不错啊，这下好了,下一个看看

土豆 · 发表于 2006-5-23 14:22:58

文中的偏移量是什么意思呢？

超级版主 · 发表于 2006-6-5 11:31:17

位比较，是一种高级过滤了，在一些特殊的情况下是非常有用的。

菜青虫 · 发表于 2006-6-5 11:47:19

我的理解是
换种简单的说法
位偏移：就是字段中的某一位在字段中的位置

和IP数据报中的分段偏移有点类似的理解，
分段偏移量：一个分段在IP数据报中的位置

lisoftware · 发表于 2006-6-8 17:29:47

那个土豆是MM？
叫哥哥！！！
呵呵。

peterhu318 · 发表于 2006-7-10 17:29:16

楼主说的三种软件没用过，不过看过之后，发现还是不如ETHEREAL的功能强大。

一、以上三种软件的设置不如ETHEREAL方便实用。它是通过只接输入或者通过右键点击某一个位置来实现的，非常容易

二、对于位比较（如找出SYN，ACK，或是两都的组合），它提供了&操作，非常实用。

三、Ethereal还支持正则表达式，够强大吧？（不知道正则表达式吗？那就不知道正则表达式的强大了，找个UNIX用户或者PERL用户问问就知道了）

四、它还可以在IP包内容或者特定协议包内容里找数据进行匹配

举一例子: 写一个过滤MSN的消息的：MSN消息以MSG 然后是数字序号，然后是N,你试试能写出来吗？注意数字可能是两位数，也可能是3位数，不定长。
呵呵，要想看一个软件的过滤功能强大与否，你可以试着写一个只显示MSN的消息的包，这样你就知道哪一个功能的强大了。我发过一个贴子，可以按PETERHU318用户来SEARCH到。

当然，软件各有千秋！

[ 本帖最后由 peterhu318 于 2006-7-10 17:34 编辑 ]

菜鸟人飞 · 发表于 2006-7-11 10:56:56

首先，楼上所述我非常赞同，于是不得不承认Ethereal过滤功能的强大，更不得不佩服peterhu318对Ethereal的精通。

peterhu318兄所说的以下几点，几个分析软件都能实现的，同时对于实现的难易度，我保留一点个人的意见，也许是个人使用习惯不同的缘故。

一、以上三种软件的设置不如ETHEREAL方便实用。它是通过只接输入或者通过右键点击某一个位置来实现的，非常容易

这一点我不敢苟同peterhu318兄的意见，相比Ethereal的手动命令方式写过滤条件，我更喜欢其它几种软件的图形化界面设置。

二、对于位比较（如找出SYN，ACK，或是两都的组合），它提供了&操作，非常实用。

其它三种软件提供的“与”“或”“非”，完全能够轻易满足该要求，且以图形化界面方式操作。

三、Ethereal还支持正则表达式，够强大吧？（不知道正则表达式吗？那就不知道正则表达式的强大了，找个UNIX用户或者PERL用户问问就知道了）

该点Ethereal的确强大，但其它三种软件提供的模式匹配，应该也可以完成该功能吧？

四、它还可以在IP包内容或者特定协议包内容里找数据进行匹配

科来的值过滤，模式匹配过滤，可轻易完成该功能。

举一例子: 写一个过滤MSN的消息的：MSN消息以MSG 然后是数字序号，然后是N,你试试能写出来吗？注意数字可能是两位数，也可能是3位数，不定长。
呵呵，要想看一个软件的过滤功能强大与否，你可以试着写一个只显示MSN的消息的包，这样你就知道哪一个功能的强大了。我发过一个贴子，可以按PETERHU318用户来SEARCH到。

哪一个强大，我们不在此讨论。
peterhu318兄所举的例子，在科来中，使用图形化的高级过滤器，即可轻易实现。
你可以试试的哦。

jingshne · 发表于 2006-7-11 11:49:58

ETHEREAL和前面三种软件从最初的出发点开始就已不一样,从而现在所面对的使用群体也就不一样了,因此也就决定了它与这三种软件之间不存在可比性.就像飞机和火车,同为运输工具,可它们之间是不好比较的.

所以,只能飞机跟飞机比,火车跟火车比才更为妥当一些.

事实上,上面这些软件,都是俺常备工具包,一个都不能少!!

土豆 · 发表于 2006-7-11 15:09:07

原帖由 jingshne 于 2006-7-11 11:49 发表
ETHEREAL和前面三种软件从最初的出发点开始就已不一样,从而现在所面对的使用群体也就不一样了,因此也就决定了它与这三种软件之间不存在可比性.就像飞机和火车,同为运输工具,可它们之间是不好比较的.

所以,只能 ...

版主回答精僻啊。

haiwanxue · 发表于 2006-7-12 23:24:22

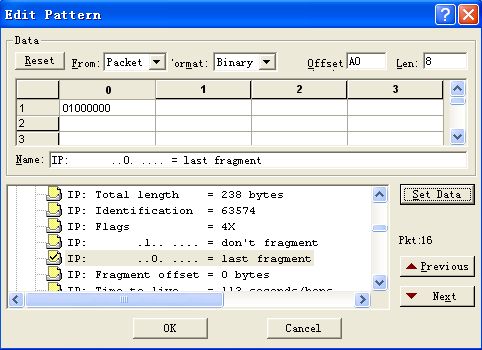

Sniffer不能对位进行过滤，只能精确到字节（或许Sniffer可以用其它方法实现，但我未找到）

没有详细看你说的位过滤是什么意思
不知道下图能否满足你的要求

土豆 · 发表于 2006-7-13 09:53:19

楼上用的Sniffer是什么版本的？

jingshne · 发表于 2006-7-13 10:06:20

原帖由土豆于 2006-7-13 09:53 发表
楼上用的Sniffer是什么版本的？

不是什么版本,只是格式选择了二进制!

菜鸟人飞 · 发表于 2006-7-13 14:06:10

haiwanxue，强人！
是的，就是这个意思，我以前对Sniffer掌握的少，还不知道可以这现这个，失败啊，
多谢多谢，望以后能多向你学习Sniffer的知识。

zszhw · 发表于 2006-8-6 00:00:38

虽然没看特别明白，但对Sniffer的支持有点下降了！

sundyuan · 发表于 2006-8-6 00:34:02

支持科来，更加强大，谢谢

ylbkcx · 发表于 2006-8-21 16:00:28

正缺这个东西呢,谢谢了

fadu · 发表于 2006-8-25 19:11:23

科来网络分析系统我选择我喜欢

zhang_ming · 发表于 2006-9-9 10:44:06

本人偏爱SNIFFER

只因其功能实在是太强大了

愧于自身的英文实在太差,也支持国产,从国产入手,向SNIFFER进攻

waterhy · 发表于 2007-1-4 16:21:08

5楼里面掩码0x02是什么意思？

delphis · 发表于 2007-2-24 12:46:42

楼主太厉害了

szlb · 发表于 2007-6-6 15:34:04

正在学习Sniffer，看来科来也不错，可以试试。

3605582255 · 发表于 2007-8-5 13:05:41

加强！！！！！！！！！！
