[原创]使用TTL分析网络故障

菜青虫 · 发表于 2006-7-19 10:32:02

一、TTL简介

TTL，全称是Time To Live，中文名为生存时间，它是IP报头中一个非常重要的参数。通过TTL的值，我们可以判断出当前网络IP层的工作状况。

TTL告诉网络中的路由器数据包在网络中的时间是否太长而应被丢弃，TTL的最初设想是确定一个时间范围，超过此时间就把包丢弃。由于数据包每经过一个路由器时，TTL值都会至少被路由器减1，所以TTL值通常表示包在被丢弃前还能最多经过的路由器个数。当TTL值为0时，路由器丢弃该数据包，并发送一个ICMP报文给数据包的最初发送者。

有很多原因会导致数据包在一定时间内不能被传递到目的地。例如，不正确的路由表配置可能导致数据包的无限循环，而解决方法就是在一段时间后丢弃这个数据包，然后给发送者发送一个报文，由发送者决定是否重发该数据包。当网络出现这种情况时，数据包就会在路由表中配置错误的路由器处重复发送，每发送一次，TTL值减1，直到TTL为0时路由器丢弃该数据包，造成网络中数据传输错误。
操作系统和传输协议不同，对应TTL的默认值也不同。表1列出了常见操作系统通过TCP和UDP协议传输时的TTL默认值。

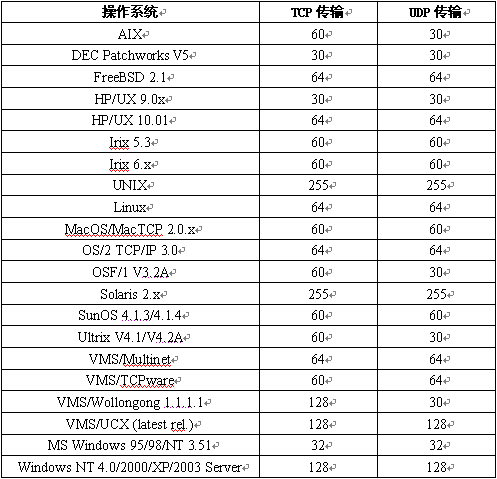

（表1　不同操作系统的TTL默认值）

二、查看数据包的TTL值并分析传输故障
网络中的网络设备，其内部都是由操作系统进行处理的（有些硬件设备将系统预装在了硬件芯片里面），在网络遇到传输故障时，我们可以使用网络检测软件，结合上表的信息对网络中流通的数据包进行检测，查看数据包的TTL值，以确定故障是否由错误的路由等原因引起。图1是使用科来网络分析系统5.0查看一个数据包TTL值的情况。

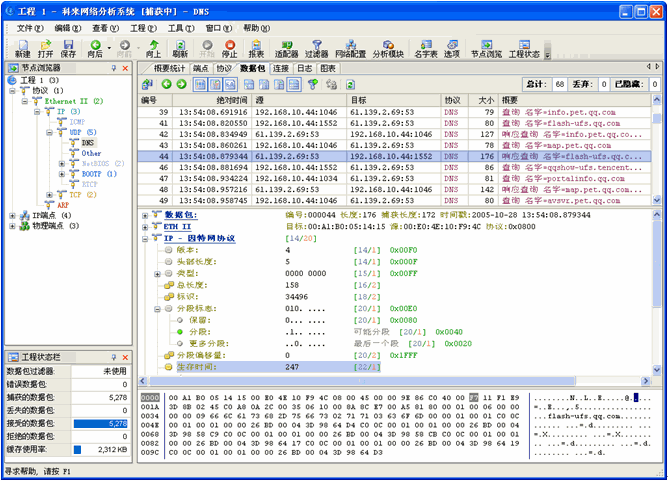

（图1　科来网络分析系统5.0查看到的TTL值）

图中的生存时间（TTL）是247，结合表1，确定出这个数据包在从源端（这里是61.139.2.69）到目的端（这里是192.168.10.44）共经历了255－247＝8个路由器，且在传输过程中未出现故障。
注意：

1.  确定数据包在网络中经历了多少个路由器，可用数据包源端设备的TTL默认值减去捕获到的数据包TTL值；
2.  在不知道数据包源端设备的默认TTL时，一般用大于捕获数据包的TTL，且最接近这个TTL的默认值。
3.  TTL字段长1个字节，所以TTL的最大值255；

通过查看数据包的TTL，可以确定网络传输是否正常。如果捕获到的数据包的TTL值过小，则表示网络中很可能存在传输故障，应及时检查网络中三层设备的路由表配置，以及各主机上的路由表信息。

[ 本帖最后由菜青虫于 2006-7-19 11:00 编辑 ]

jlspllp · 发表于 2006-7-26 22:24:12

!!!!!!!!!!!!!!!!!!!!!!!!!!!

jlspllp · 发表于 2006-7-26 22:25:17

可是没有钱？？？？？？？？？？？？？？？？？

heitd · 发表于 2006-7-27 10:55:06

感谢提供～～～！！！

mycold · 发表于 2006-7-31 18:32:42

不错，正需要这个资料

zszhw · 发表于 2006-8-6 14:40:02

可是没有钱？？？？？？？？？？？？？？？？？

yd82 · 发表于 2006-12-7 13:47:47

太好了，今天真的很值得~~~~~~~~~~谢谢老大

perhaps · 发表于 2007-3-16 13:22:56

很好，值得收藏，欢迎更多的网络故障分析方法介绍。

baidu · 发表于 2007-3-17 17:08:41

值得收藏，欢迎更多的网络故障分析方法介绍。

san980 · 发表于 2007-3-18 22:03:27

看过再收藏！
多谢斑竹！

passerme · 发表于 2007-4-17 15:14:39

顶好贴!!!!!!!!!!!!!!!!!!!!!!

azngb · 发表于 2007-4-17 18:50:36

斑竹
你真厉害，看了之后很长知识啊！
希望多发点这样的文章
在次的谢谢
谢谢你斑竹　

hopehands · 发表于 2007-4-17 21:36:02

好东西。。谢谢。。收藏了

lqc119 · 发表于 2007-5-5 13:24:30

厉害!!!!!真是高手!!!!!!!!!1

yuanye002 · 发表于 2007-7-19 00:58:05

还是没大懂啊。。。

twoeyes · 发表于 2007-7-19 23:56:58

不错，希望楼主再继续做这样的分析，谢谢

锋行 · 发表于 2007-7-22 22:56:17

最近几天一直都在论坛里转,受益非浅啊

gxqwl · 发表于 2007-7-23 04:42:28

可是没有钱？？？？？？？？？？？？？？？？？可是没有钱？？？？？？？？？？？？？？？？？可是没有钱？？？？？？？？？？？？？？？？？可是没有钱？？？？？？？？？？？？？？？？？可是没有钱？？？？？？？？？？？？？？？？？可是没有钱？？？？？？？？？？？？？？？？？可是没有钱？？？？？？？？？？？？？？？？？可是没有钱？？？？？？？？？？？？？？？？？可是没有钱？？？？？？？？？？？？？？？？？可是没有钱？？？？？？？？？？？？？？？？？

budzhu · 发表于 2007-8-7 09:50:24

什么钱啊？下载不要钱的啊

smajian · 发表于 2007-8-13 21:11:32

如果结合到实际案例就更好了。

wc5907 · 发表于 2007-8-16 00:54:21

srujon · 发表于 2008-4-15 11:24:44

怎么就是没看懂

davy2495 · 发表于 2008-5-3 00:48:36

呵呵``收藏了``回复不够长长长长 `

freeboy · 发表于 2008-5-4 22:22:27

继续学习。。

gezhf · 发表于 2008-5-4 23:07:36

新来的学习一下。

mmmike · 发表于 2008-5-6 13:13:15

谢谢!!!!!!!!!!!!!

clcyc · 发表于 2008-5-8 09:01:12

我ping网易，返回的TTL是51，这是经过了几个路由呢？我用tracert追踪所经过的路由，总共为15，那如何判断网易站点是什么操作系统呢？还请指点，谢谢！

rsarew · 发表于 2008-8-3 17:20:02

我ping网易，返回的TTL是51，这是经过了几个路由呢？我用tracert追踪所经过的路由，总共为15，那如何判断网易站点是什么操作系统呢？还请指点，谢谢！

icexplorer · 发表于 2008-8-10 19:43:25

楼上说的是另外个问题，没看懂楼主说的意思，楼主的意思是在知道目标操作系统情况下来判断网络故障

ldsun · 发表于 2008-9-24 16:16:47
