大家帮我分析一下端口镜像成功吗？

为理想我拼了 · 发表于 2009-3-1 15:02:13

今天有点小时间，就打友讯客服咨询交换机端口镜像的问题。
原来启用端口镜像功能挺简单的，就是自己的英文不好。好多单词都看不懂，好多功能也就用不了了。只能从网上翻译了。
为了测试一下我的成果，捕获了将近4分钟的数据，大家帮我看看成功吗？
网络有没有什么问题？

[ 本帖最后由为理想我拼了于 2009-3-1 15:25 编辑 ]

oldjiang · 发表于 2009-3-1 22:12:18

恐怕没有成功
明天截图告诉你

oldjiang · 发表于 2009-3-2 09:54:38

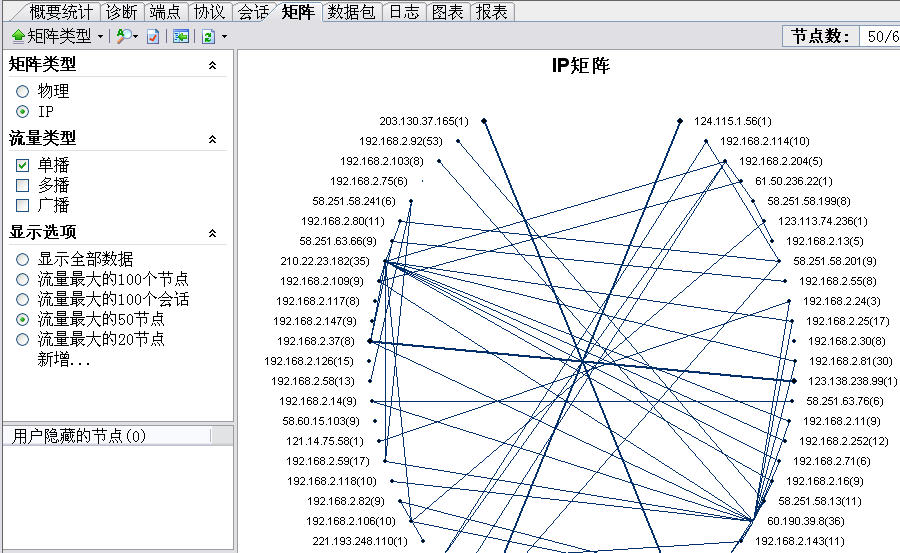

今天早上再看，应该是成功了

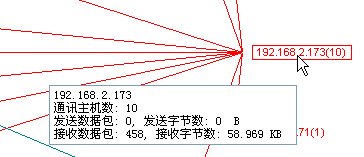

但是其他机器的会话都是单向包

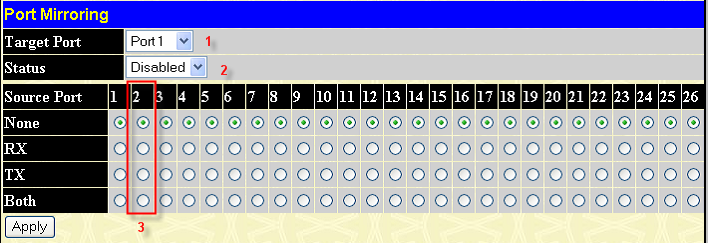

简单说一下镜像配置：

1、假设port1是目标端口，接装了科来的机器
2、设为enbale
3、假设端口2是接路由器的，点both，其他端口为none
再试试

为理想我拼了 · 发表于 2009-3-2 17:15:47

哈哈，这次设置成功了。不过数据包有很多问题，是不是网络速度太慢了。帮我看看吧版主~~

连接路由器主交换机的其他端口还接有2台电脑，必须把那两个端口选择上吧，要不然捕获不到那2台电脑的数据包吧。

[ 本帖最后由为理想我拼了于 2009-3-2 17:20 编辑 ]

oldjiang · 发表于 2009-3-2 20:14:04

“主交换机的其他端口还接有2台电脑，必须把那两个端口选择上吧，要不然捕获不到那2台电脑的数据包吧”，要看是怎么样的拓扑。一般来说，把出口（比如接路由器的交换机端口）做为源，可以俘获访问外网的包。源的选择是很灵活的，看你想抓什么样的、想抓谁的数据。

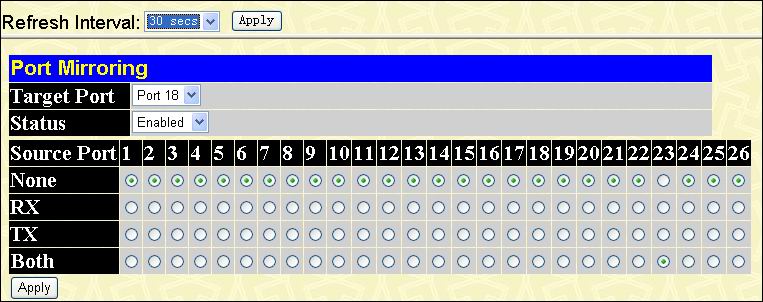

4#的图，port23接的是路由器？

[ 本帖最后由 oldjiang 于 2009-3-2 20:25 编辑 ]

oldjiang · 发表于 2009-3-2 20:25:02

4#的工程文件，部署正确，明显多了

为理想我拼了 · 发表于 2009-3-2 21:17:03

恩，PORT２３端口接的就是路由器。
网络的问题不是很大吧？

oldjiang · 发表于 2009-3-2 21:19:22

没看出什么问题
明天再仔细看看
有时候盯着一个数据包反复看还是有意思的，心情平静，一天过的快。

oldjiang · 发表于 2009-3-2 21:43:13

192.168.2.92
192.168.2.147
等机器有P2P之嫌

为理想我拼了 · 发表于 2009-3-3 11:02:36

恩~谢谢了，我还得继续学习，有很多都不是很懂。

oldjiang · 发表于 2009-3-3 11:22:44

多看贴
再学点理论
就行了

为理想我拼了 · 发表于 2009-3-3 12:03:46

恩`谢谢鼓励，会努力的。
