[原创]某药业公司网络故障的分析

aishangni · 发表于 2006-10-26 15:20:38

某药业公司网络故障的分析

由于工作原因，前段时间我为某药业公司进行一次网络故障分析，刚好保存了当时的数据包文件，所以整理出来和大家分享！个人感觉该集团公司在网络管理上不够力度，下面的员工做的事情还蛮多的哈！呵呵，我们开始正题吧。

1.  故障描述

通过该公司管理员提供的信息，得知该公司网络网速缓慢，且出现延迟的现象！由于网络比较大，所以排查比较困难。查看交换机运行状态良好，排除网络设备出现问题的可能性，这时我推断故障点可能出现在下面员工使用的主机上，可能是中病毒了。

2.  网络环境

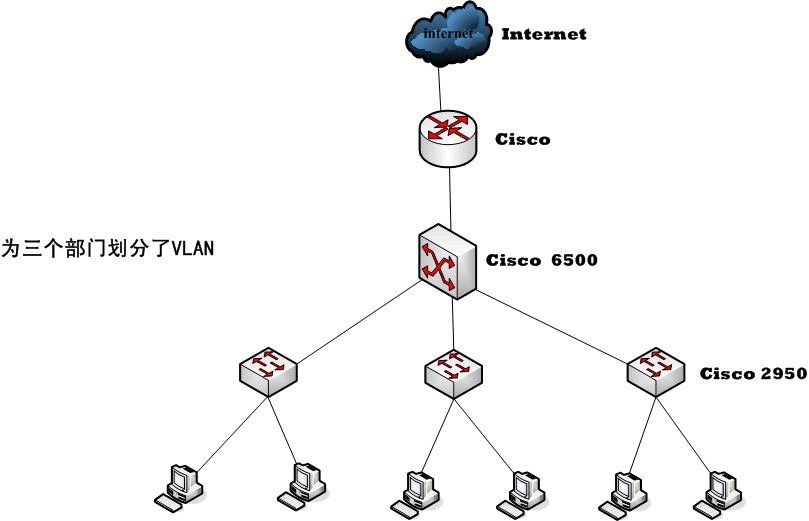

根据该公司管理人员提供的信息，该公司网内在三层交换处划分了VLAN，最后通过路由器与Internet连接，网内大概有200台的电脑。我简单画了个拓扑图，如下图1。拓扑图.gif

3. 诊断分析

由于主机数量比较大，每个手动查找肯定是麻烦的，于是通过使用网络分析软件来查找故障主机。经一些镜像设置，我将科来网络分析软件安装到笔记本，并接入到该公司的中心交换设备的镜像端口处抓包，23分钟过去了，停止捕获并开始分析。

由于在抓包的时候，开了下小差，所以抓包的时间有点长！关键数据还是很多的！通过查看捕获的数据包，我发现有该公司的网络可能存下面下几个故障！

3.1 故障1：感染蠕虫病毒

1) 分析过程

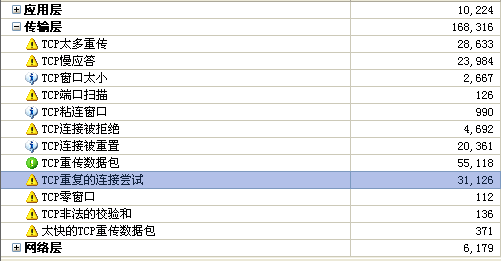

我首先查看诊断视图，发现在诊断视图中“TCP重复的连接尝试”很多，居然达到了31126次，下图2。

（图2 重复尝试连接数）

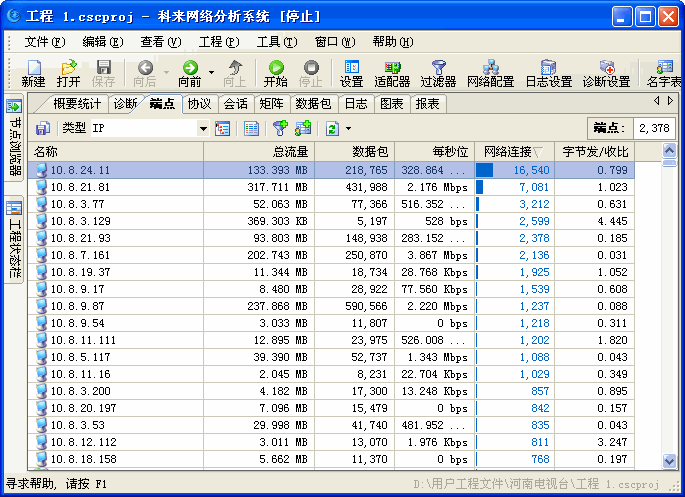

图2中已经反映的很不正常了，为了找到更多的“证据”来证明，我转移视线到端点视图。按网络连接排序，发现10.8.24.11这台主机的网络连接数是名列榜首的哦（16540个）！如图3所示。

（图3 网络连接数）

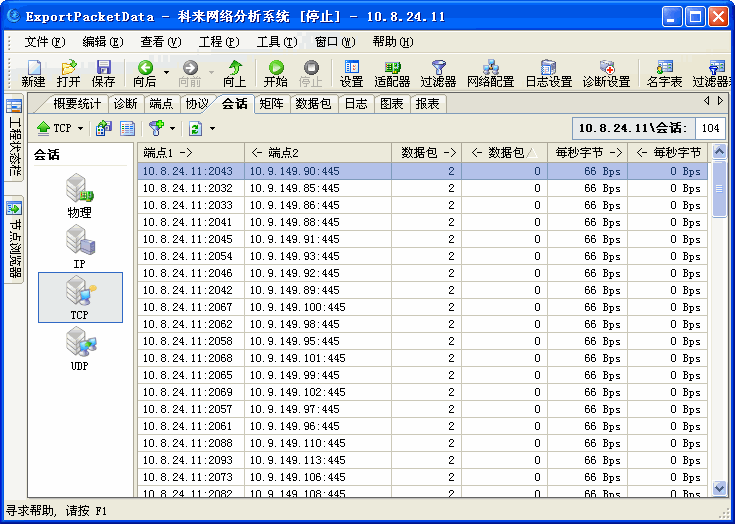

这时我定位分析这台主机（10.8.24.11），查看会话视图中的TCP连接情况，发现全是10.8.24.11向目的主机的445端口发起的连接，由此猜测该主机可能感染蠕虫病毒，且该病毒正在试图感染其它主机。如图4。

（图4 TCP连接）

然后在概要统计里，查看主机10.8.24.11的TCP数据包情况，如图5。

（图5  TCP数据包）

图5中，在23分31秒的时间里，10.8.24.11主机共发起了29622个TCP同步数据包，而结束数据包和复位数据包分别是3253和1387个。结合上面对该主机连接的分析，基本确定主机（10.8.24.11）感染蠕虫病毒。

2)  后记

主机10.8.24.11感染蠕虫病毒，病毒自动通过网络与其它主机的TCP445端口建立连接，试图感染其它主机，这样严重耗费网络资源，造成网络整体性能下降，严重时可使网络大面积感染病毒，引发网络的主机全部瘫痪。将主机10.8.24.11与网络隔离，并对其进行病毒查杀，但查杀后再重新接入网络。

3.2 故障2：扫描攻击

1)  分析过程

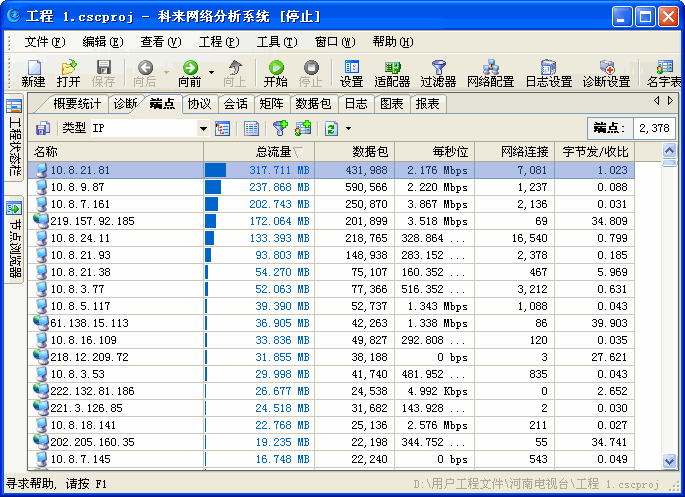

接着，我们重新回到节点浏览器的根端点，再次查看端点视图，这次以总流量排序，发现10.8.21.81在23分31秒的时间内收发了317.7
11 MB的数据，总流量排名第一哦，要特别关注下了！如下图6。

（图6 总流量排序）

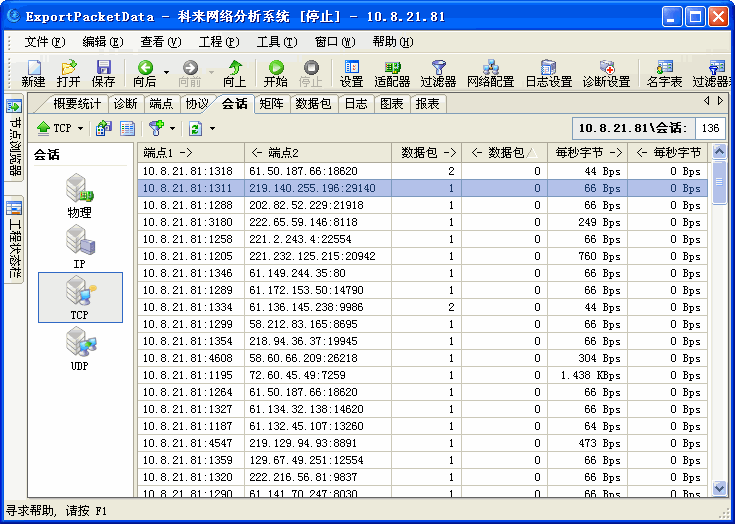

在节点浏览器中定位10.8.21.81，查看该主机对应的连接信息。会话视图，如下图7所示。

（图7 TCP连接）

仔细查看图6中，主机10.8.21.81与其它主机建立了大量的TCP连接，且目标地址和目标端口均不定，都是主机主动发起，而服务器端没有相应，由此偶暂时推断主机10.8.21.81可能在进行扫描。咱们再来看看TCP连接数据包和矩阵视图，就很清楚了！如图8和图9。

（图8 TCP连接数据包）

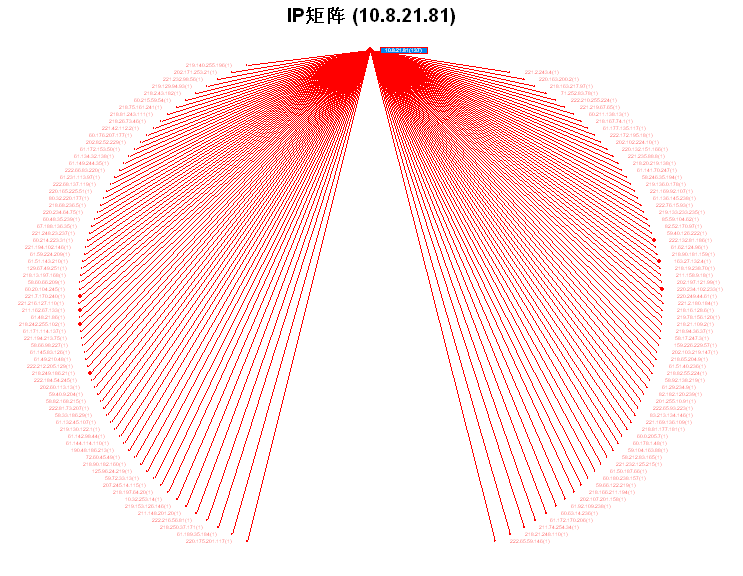

（图9  矩阵视图）

很明显了啊，图8中的TCP同步数据包相对结束数据包的比例相差太大了，这是很不正常的！另外，图9中看出该主机建立了很多连接，，需要单独检查。

2)  后记

主机10.8.21.81进行扫描攻击，可能在对某个固定地址段的主机进行开放服务扫描的探测。
严重耗费网络资源，造成网络整体性能下降，根据扫描的结果，可引发后续的多种攻击行为。
对主机10.8.21.81进行定点分析，找出造成扫描的软件，如该软件非正常工作需要，停止它的运行并将其删除。

3.3 故障3：使用BT和eMule（电骡）下载

1)  分析过程

使用下载软件也大量消耗网络带宽，导致网速变慢，比如BT，eMule等P2P软件。BT软件默认端口是6881-6889，而eMule软件默认端口为4662,4661,4242等。我在捕获的数据包中看见该集团公司内部很多主机都在使用BT和 eMule软件。咱们来看看下面的视图就知道了！图10和图11。

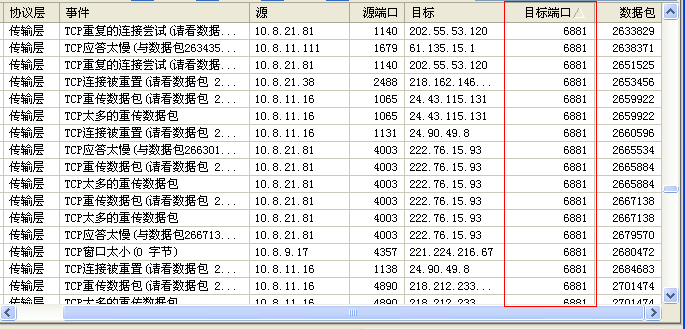

（图10 使用BT软件）

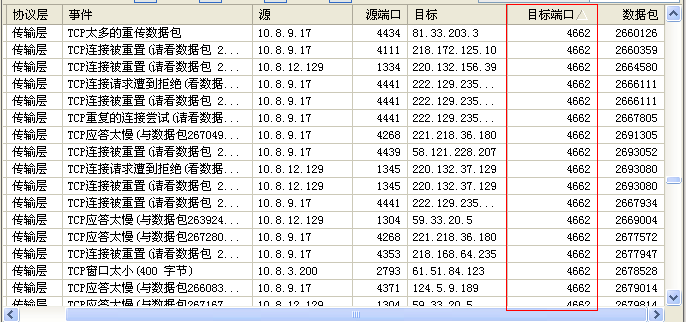

（图11 使用eMule软件）

我认为公司内部这么多人使用下载软件，在很大程度上占用了网络带宽，影响了公司的网络速度！所以我也把它列入了故障行列！

2) 后记

使用BT和eMule类的下载软件，大量占用网络带宽，造成网络整体性能下降，可能引发网络时断时续甚至网络不能正常访问等故障。对这些主机进行定点检查，停止其BT和eMule（电骡）等下载软件的使用。个人认为还是加强管理力度，呵呵！

4. 总结

造成该药业公司网络速度慢的最主要原因是蠕虫病毒，嘿嘿，我还给他分析出了其他的“故障”，换种说法，其实就可以说是网络中存在的隐患吧，说不定哪天就爆发了呢，本人也在不断的学习中，可能网络中还有其他的网络问题没发现呢！
另外，个人学习使用网络分析类软件有一段时间了，感觉它在处理网络故障和具体定位故障点，有独到之处！虽然说不能依赖它，但是它却是网络分析的必须的工具呢！

刚刚整理了PDF文件：

[ 本帖最后由 aishangni 于 2006-10-26 17:59 编辑 ]

aishangni · 发表于 2006-10-26 15:32:52

潜水N久，也上来透透气，还是要多多交流才好哈，

artico · 发表于 2006-10-26 16:52:35

分析的好。。。学习中。。
根据所给的图本人觉得，上面3个原因中，最后一个才是倒致网络速度慢的原凶，因为这些图中BT的连接是最多的，下载量也是最多的。
另，要是知道中的是什么病毒就更好。

[ 本帖最后由 artico 于 2006-10-26 16:59 编辑 ]

KelvinFu · 发表于 2006-10-26 17:01:15

原帖由 artico 于 2006-10-26 16:52 发表
分析的好。。。学习中。。
根据所给的图本人觉得，上面3个原因中，最后一个才是倒致网络速度慢的原凶，因为这些图中BT的连接是最多的，下载量也是最多的。

最后一个原因，在一定程度上是影响网络的重要因素，可能下面的人听说有人来检查了，就收敛了，呵呵！

其实，网络出现攻击最多的还是来自内部，内部管理也是一个关键啊

[ 本帖最后由 KelvinFu 于 2006-10-26 17:03 编辑 ]

manbuzhe · 发表于 2006-10-26 17:12:51

不错！很有用！正在学习中，对过滤条件不是太了解！

ghostorc · 发表于 2006-10-26 17:34:01

这篇文章很有教育意义，认真学习中

haoqiang18 · 发表于 2006-10-26 21:21:25

多谢楼主精彩分析,看了大有益处

zmc837 · 发表于 2006-10-27 09:25:24

很有学习借鉴意思，不错

lsly · 发表于 2006-10-27 11:21:14

楼主分析的很有条理貌似很多地方能够细讲就好了

wwwang · 发表于 2006-10-27 16:35:19

楼主科来用的蛮熟的嘛,不错不错学习一下!

ilike · 发表于 2006-10-27 17:08:01

谢谢楼主提供的精彩案例！

yasa98 · 发表于 2006-10-27 18:54:59

看了，有很多术语不懂，看来要加强自己的网络知识了。

99568 · 发表于 2006-10-27 20:34:42

请问硬件设备问题如何排查呢

红盟过客 · 发表于 2006-10-27 20:47:36

多谢楼主精彩分析,看了大有益处

天蓝 · 发表于 2006-10-28 01:02:26

LZ 厉害哈~，值得学习

wqwang · 发表于 2006-10-30 10:43:54

谢谢分享.这些问题经常遇到.很有代表性. 谢谢!

bailiang927 · 发表于 2006-10-30 21:31:29

分析的好啊,学习中....

mzcss · 发表于 2006-10-30 23:20:23

xie xie nin lou zhu

hcwswdj · 发表于 2006-10-30 23:33:11

lz才4贴就上如此精彩大作，潜的好深啊！受益了，谢谢！！！

hcwswdj · 发表于 2006-10-30 23:45:22

对了，lz抓包前的镜像工作可否介绍详细些，这个弄不好，后面的工作就没有意义了，

phoenixdie · 发表于 2006-10-31 00:04:26

问个弱智问题，中心交换机的镜像端口是什么？

aishangni · 发表于 2006-10-31 12:12:45

原帖由 hcwswdj 于 2006-10-30 23:45 发表
对了，lz抓包前的镜像工作可否介绍详细些，这个弄不好，后面的工作就没有意义了，

该公司的网络管理员设置的，关于Cisco的配制命令，网上有很多啊！

aishangni · 发表于 2006-10-31 12:15:56

原帖由 phoenixdie 于 2006-10-31 00:04 发表
问个弱智问题，中心交换机的镜像端口是什么？

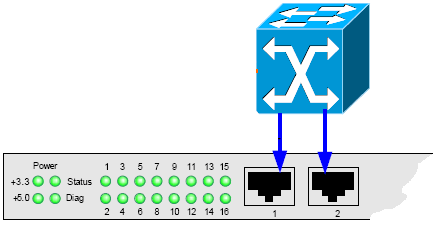

在一些交换机中，我们可以通过对交换机的配置来实现将某个端口上的数据包，拷贝一份到另外一个端口上，这个过程就是“端口镜像”，如下图：

端口1 为镜像端口，端口2 为被镜像端口；因为通过端口1可以看到端口2的流量，所以，我们也称端口1为监控端口，而端口2为被监控端口。

hcwswdj · 发表于 2006-11-1 23:19:04

原帖由 aishangni 于 2006-10-31 12:12 发表

该公司的网络管理员设置的，关于Cisco的配制命令，网上有很多啊！

谢谢回复！
我想管理员应该是把核心交换机的上联端口镜像的吧?!

骑蚂蚁上高速 · 发表于 2006-11-4 14:32:14

楼主写的不错～～～学习中

菜鸟人飞 · 发表于 2006-11-6 11:12:14

原帖由 hcwswdj 于 2006-10-30 23:45 发表
对了，lz抓包前的镜像工作可否介绍详细些，这个弄不好，后面的工作就没有意义了，

看看这儿是否可以帮你
http://www.csna.cn/forum.php?mod ... &extra=page%3D1

jjgrey · 发表于 2006-11-10 11:08:37

如果是有两个上联端口,就是做两台中心交换机冗余那种,怎么进行镜象

chenshowq · 发表于 2006-11-13 21:38:59

科来网络分析软件，看来非常不错啊，可惜我就是没有用过，楼主这篇文章写得不错，收藏了，呵呵，不知道可不可以发布出去给大家分享呢？？？

我不知道本站对转载出去的文章需要那些要求？？？能否给予提示，好文章应该发布出去交流共享的

tianlin818 · 发表于 2006-11-13 22:30:53

楼主写的不错,让我对网络分析有了一个新的认识,谢谢

无尽空虚 · 发表于 2006-11-16 20:36:42

不错啊 ,结合着图示很形象啊
