科来网络分析系统过滤器设置详解
最近,使用了科来网络分析系统的过滤器,觉得这是一个很不错的功能,可以通过添加各种条件或者条件的组合来对过滤器进行设置,以捕获我们需要的特定的数据包。
在开始进行数据捕获之前,我们首先应该先确定需要哪些数据,以便在过滤器中进行设置,来达到快速捕获特定数据包的目的。如果没有设置过滤器,那么将会捕获网络中所有传输的数据包。那么,下面我们就来看看过滤器的设置过程。

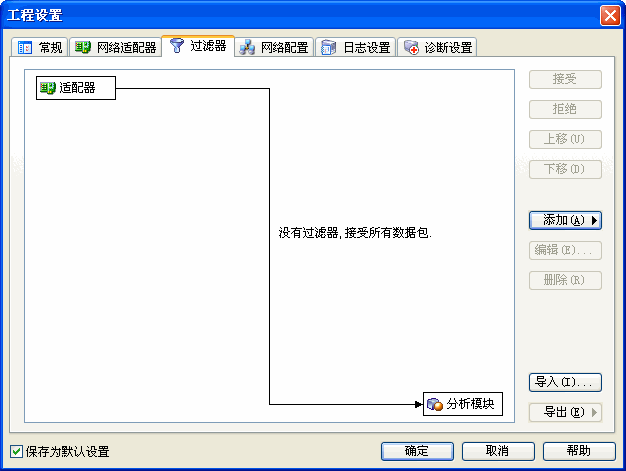

在软件主界面的工具栏上,点击“过滤器”按钮,打开过滤器设置界面,如图1所示:


(图1)

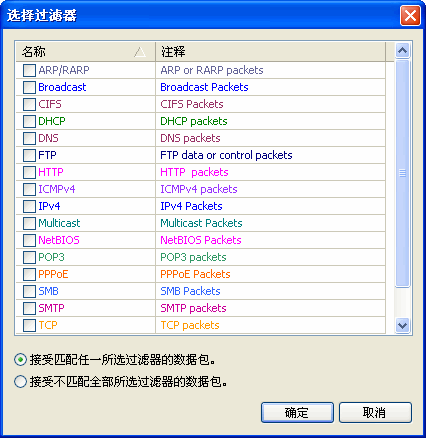

    在该界面中,默认是没有设置过滤器的,所以,如果要添加新的过滤器,则需要单击“添加”按钮来进行添加。单击该按钮过后,会有两个选项,分别是“新过滤器”以及“从过滤器表”。“新过滤器”表示自定义一个全新的过滤器;而“从过滤器表”则表示从系统本身默认的一个过滤器表中进行条件的添加,如图2所示:


(图2)

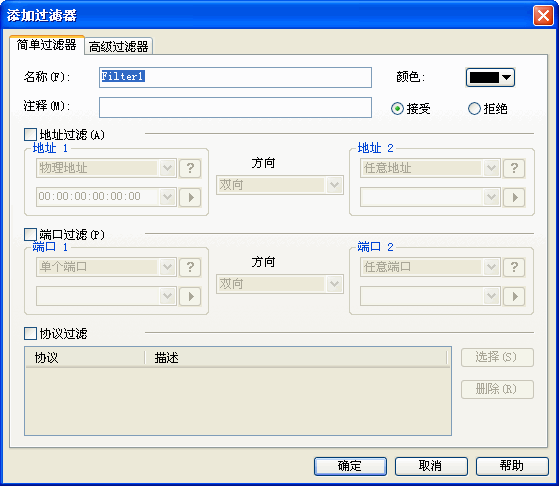

   这是系统默认的一个协议过滤器表,可以从该表中添加需要过滤的协议或协议的组合。以此来捕获我们需要的相关协议的数据包。如果选择了“新过滤器”,则会出现如图3的界面:


(图3)

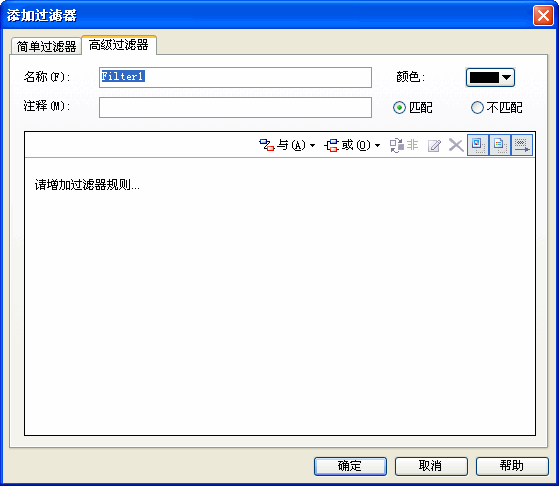

添加新过滤器又分为两种:简单过滤器和高级过滤器。图3显示的是简单过滤器的设置界面,从该界面中,可以看到有3种过滤方式,分别为:地址过滤、端口过滤以及协议过滤,这3种条件的设置都比较简单,下面我们重点讨论一下高级过滤器的设置。点击高级过滤器标签项,出现如图4的界面:


(图4)

高级过滤器提供有“与”、“或”、“非”3种逻辑关系来对添加的各种条件进行组合。在 “与”和“非”的下拉菜单中,又提供了6种过滤条件,如图5所示:


(图5)

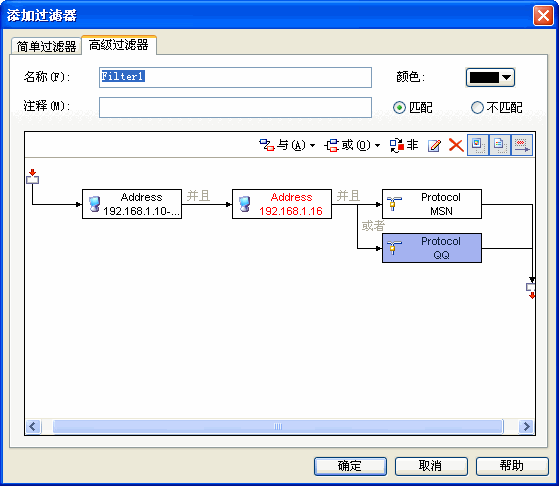

如果我们要设置捕获一个网络(比如192.168.1.10¬—192.168.1.50)中所有使用QQ或MSN的主机并且排除192.168.1.16的过滤器,则可以设置如下,如图6所示:


(图6)

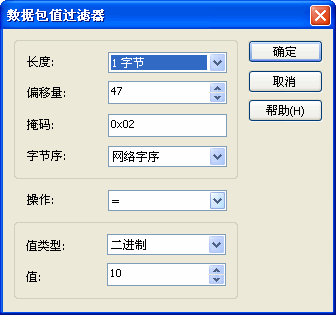

如果要对数据包值或数据包大小或者数据包匹配模式设置过滤条件,则可以根据在对数据包进行解码时的数据情况进行设置。比如我们要捕获网络中所有TCP同步连接的数据包,则可以进行如下设置,如图7:


(图7)

因为在对TCP解码的时候我们可以知道,TCP的标志位长度为1字节,在数据包中的偏移量为47,掩码是0x02,二进制值为10,所以通过这样的设置就能捕获到网络中的同步数据包。
总之,过滤器的设置灵活多变,通过设置过滤器,可以快速的捕获到我们所需要的特定的数据包,从而进行定点的分析。
