一、问题描述
1.网络环境
该单位网络结构如下图所示：
图 1
从结构图上可以看出，用户在进行互联网Web访问时，除经过接入层交换机和核心交换机外，中间还经过了一个流控设备和一个防火墙。
2.故障现象
部分用户在进行互联网访问时，可以正常打开2－3个页面，之后再也无法正常打开其它Web页面，而这些用户在访问单位内部网页时，速度却很快，访问也都很正常。
二、分析过程
1.故障点分析

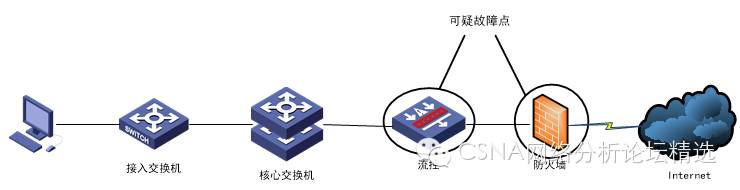

用户在访问互联网Web页面时，数据包只经过了交换机、流控和防火墙，由于用户在访问单位内部网页时都很正常，并且交换机并未对这些用户进行策略上的限制，只是进行单纯的数据转发。因此，我们定位出以下几个可疑故障点：
图 2
2.设备部署
从故障现象，我们定位了流控设备和防火墙这两个可疑故障点。首先我们跳过流控设备，使核心交换机和防火墙直接相连，此时，我们让那些故障用户进行互联网Web页面的访问，发现问题依旧存在。那么，我们得出结论，故障问题与流控设备无关。

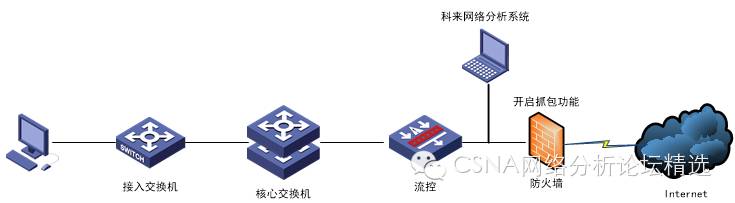

由于防火墙工作在路由模式下，我们无法将其透明过去，只能通过抓取数据包的方式，来确定故障产生的原因。所以，开启防火墙的抓包功能，并在防火墙后端利用科来网络分析系统抓取通信的数据包。
图 3
3.数据包分析

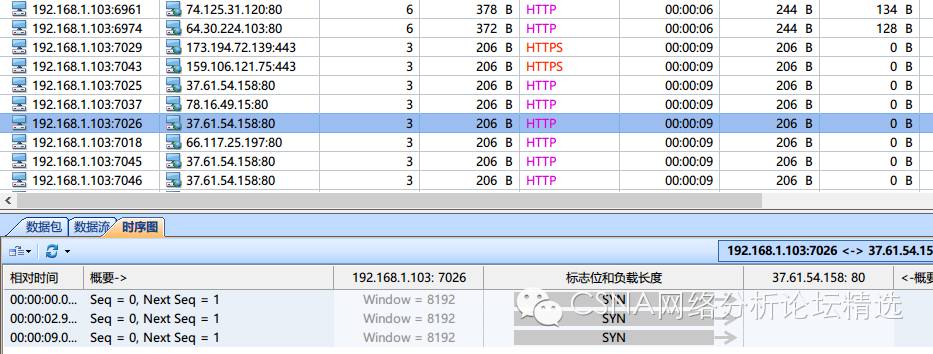

故障用户通过访问互联网，我们进行数据包的抓取。下图是在防火墙后端抓取的数据包：
图 4
从上图可以看出，用户在访问Web页面时，主机向外网地址发送了TCP的SYN同步请求，但是没有外网地址对主机的SYN/ACK回应数据包，TCP会话的三次握手都没有建立成功，这导致了页面无法打开的故障现象。

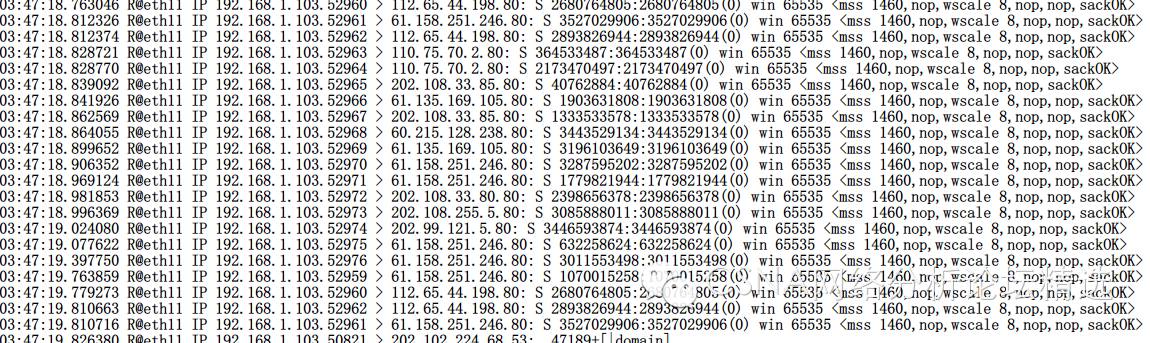

下图是防火墙本身抓取的数据包：
图 5
通过防火墙本身抓取的数据包，我们同样可以看出，防火墙能收到内网主机访问外网的TCP SYN同步请求数据包（图中S代表SYN数据包），同样没有SYN/ACK的回应数据包，TCP三次握手没有建立成功。
4.分析结论
通过上面的分析，我们可以得出故障是由防火墙引起的，它丢掉了所有外网地址对内网主机的回应数据包。这一现象可能是防火墙的性能或者配置不当引起的。
三、分析总结

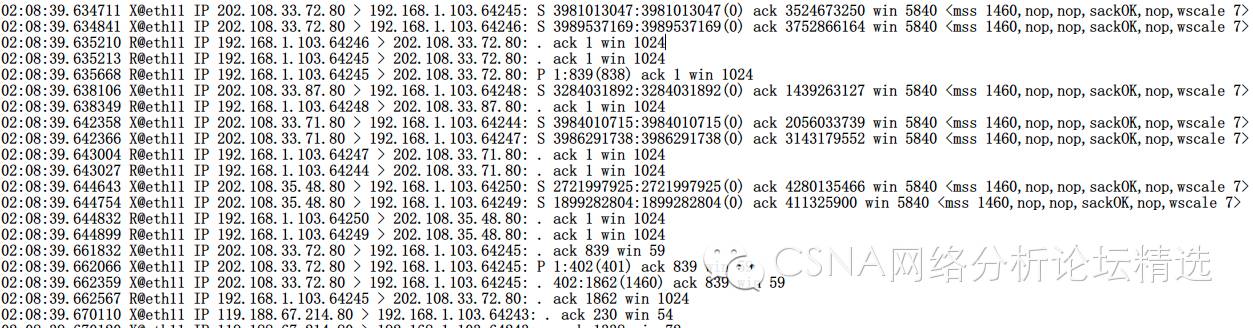

通过数据包的分析，发现故障问题的产生是由防火墙引起的。通过与防火墙厂商配合，最终解决了这一问题。下图是问题解决后在防火墙上抓取的数据包：
图 6
|
