关于IP选项

Oldtiger · 发表于 2006-11-1 04:47:21

[特别声明]本文版权归作者个人所有，对本文全部或部分进行转载、摘要等，请取得本人书面认可。QQ：8534669

[摘要]一般教科书都介绍四种IP选项：路由记录选项、时间戳选项、松散源路由选项和严格源路由选项
但对IP选项的介绍都比较简洁，而且多是抄袭steven的Unix环境，对于使用Windows的学习比较有困难
这里我用《科来》说明一下IP选项的情况

[关键词] IP选项 IP包分析网络分析科来网络分析软件

一、带IP选项的数据包的产生
首先要说明的是，并非任何IP包都带有IP选项的，事实上，正好相反，正常的IP包都不带IP选项
也就是说，正常IP包的包头长度标志位(第0x000E字节)的值都是0x45，其中高位“4”表示该IP包的版本号为4(IP v4)，低位“5”表示包头长5个32位组(即20字节)。下图是一个正常的IP包：

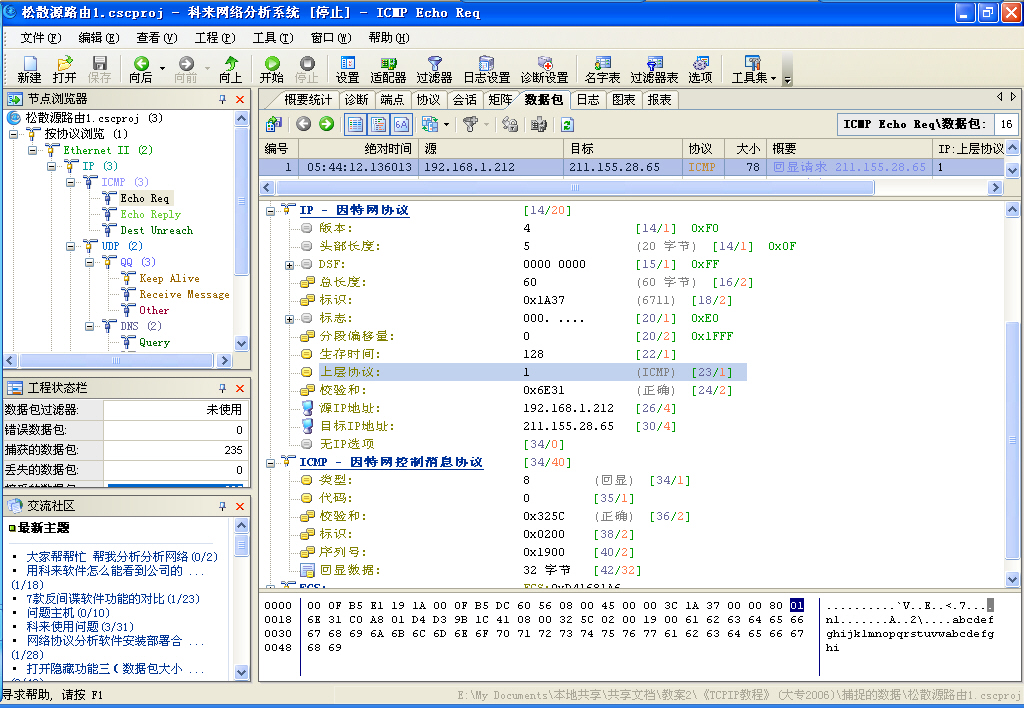

正常的IP包

这20个字节的IP包头通常称为“IP包固定头”，任何一个IP包都有符合这个格式的20字节包头
带有IP选项的IP包的包头除了20字节的固定头之外，还带有若干不定长度的选项字节，所以包头长一定大于5个32位组，也就是：包头长是否大于5是IP包是否带有IP选项的一个标志。
下图是一个带有路由记录选项的IP包：

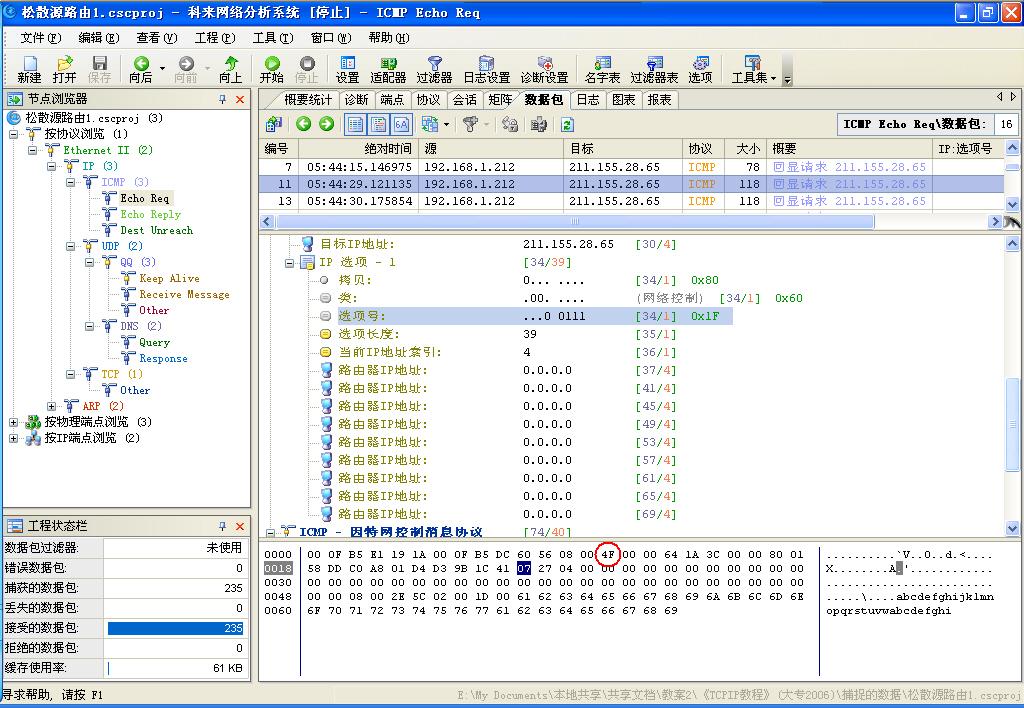

带有路由记录选项的IP包

图上可以看到：包头长度标志位(第0x000E字节)的值为0x4F，低位“F”表示包头长0x0F个32位组，即15x4=60字节，60字节是IP包头的最大长度了！
由于并非任何IP包都带有IP选项，按照steven的办法，我们采用带有参数的Ping命令来产生带有IP选项的IP包(谁还有其它的办法？别忘了告诉我一下！)
由于Ping命令是利用了ICMP来检查网路的连通情况，并且默认是连续检查四次，因此，发出一个Ping命令可以用《科来》捕捉到四个请求包。同时，如果能连通的话，宿端也会回发四个应答包(不能连通？那当然没有应答包了！连通不好也会丢失应答包的！)
有关Ping命令的参数介绍如下(可以放心在Windows命令方式下使用的！)：
Ping -r 9 网址 //参数-r表示产生路由记录选项包，9表示最多记录9个路由IP，网址是宿端的IP地址
Ping -s 4 网址 //参数-s表示产生时间戳选项包，4表示最多记录4个路由IP及时间戳，网址是宿端的IP地址
Ping -j 网址组 //参数-j表示产生松散源路由选项包，网址组是到达宿端的所经过的路由器IP地址，要按顺序经过，但允许其中经过其它路由器
Ping -k 网址组 //参数-k表示产生严格源路由记录选项包，网址组是到达宿端的所经过的路由器IP地址，要按顺序经过，且不允许其中经过其它路由器

二、选项码
选项码位于数据包的第0x0022字节，值为0x07表示路由记录选项，值为0x44表示时间戳选项，值为0x83表示松散源路由选项，值为0x89表示严格源路由选项

[特别声明]本文版权归作者个人所有，对本文全部或部分进行转载、摘要等，请取得本人书面认可。QQ：8534669
三、带有路由记录选项的IP包分析
1、请求包
请求包是源端发出的，所以它的源IP地址(位于数据包的第0x001A、0x001B、0x001C、0x001D四个字节)应该就是本机的IP地址。IP记录表的长度是Ping -r Count命令设定的，9表示IP记录表的长度为9个32位组(即36个字节)，最多可记录9个路由IP。IP记录表长度加上一个选项码字节(第0x0022字节)、一个选项长度字节(第0x0023字节)、一个选项指针字节(第0x0024字节)，所以选项长度字节的值应为39(即0x27)。由于发出请求包的时候，尚未经过任何路由器，所以IP记录表的值应该全部为0，而选项指针(位于数据包的第0x0024字节)的值应为0x04，表示遇到第一个路由器时，路由器IP地址应存入选项的第0x04个字节(数据包的第0x0024字节)开始的四个字节中。

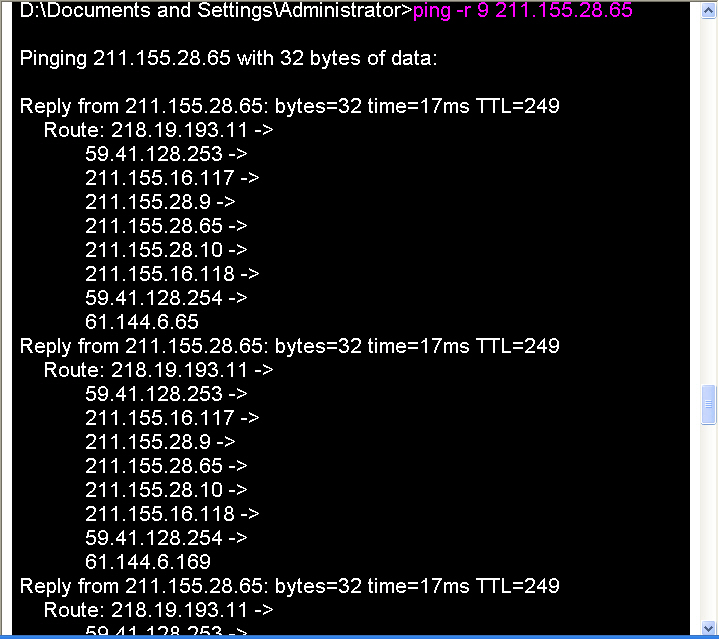

下图是发出带有路由记录选项的IP包Ping -r命令：
Ping -r.jpg

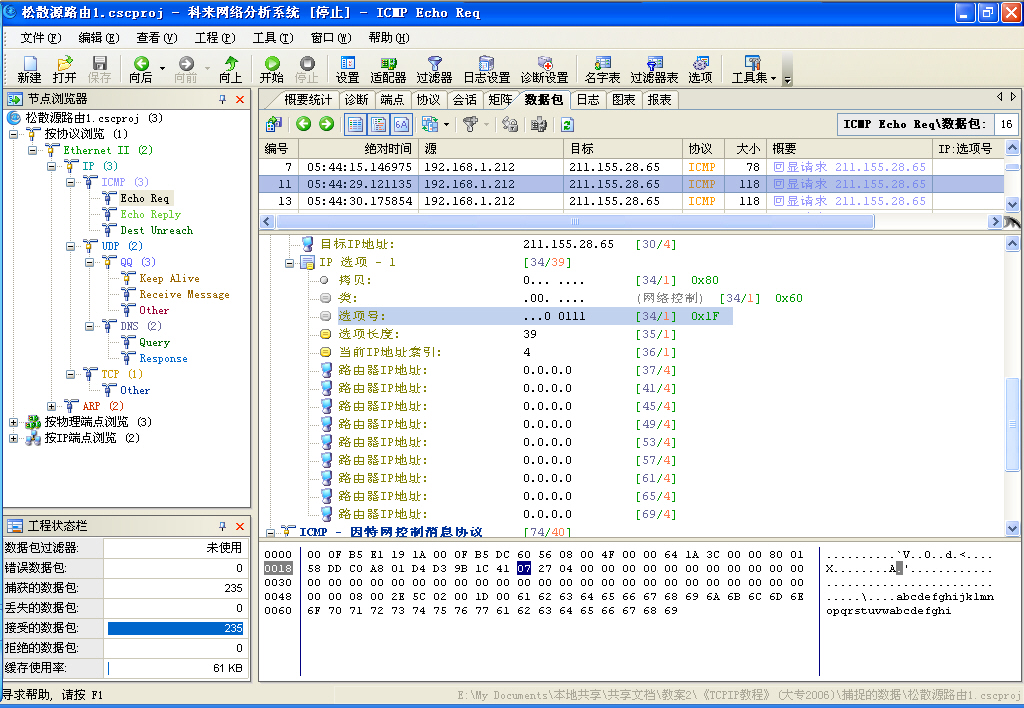

下图是对这个Ping -r命令捕捉到的请求包(利用《科来》的“按协议浏览”-“Ethernet II”-“IP”-“ICMP”-“Echo Req”来查看)：

以上记录中，IP数据包的：
第0x000E字节第3位到第0位值为0x0F，表示这个IP数据包的包头长为60字节，超过了IP数据包固定包头的20字节长度，说明这个IP数据包带有IP选项；
第0x001A字节到第0x001D字节值为0xC0A801D4是源IP地址，与本机的IP地址192.168.1.212比较，可知这是本机发出的请求包；
第0x0022字节称为选项码，值为0x07(0 00 00111)，说明这个IP数据包带有记录路由选项，其中第7位为复制标志位，值为0表示该IP包需要分片时只需将该选项复制到第一个分片中，第6位到第5位为选项类，值为00表示该IP选项是数据包和网络控制选项，第4位到第0位为选项号，值为00111表示该IP选项是路由记录选项；
第0x0023字节为长度，值为0x27，说明这个记录路由选项需要记录的路由器(IP地址)个数为9个，这个值是由包的源端设定的；
第0x0024字节为指针，值为0x04，说明这个记录路由选项尚未记录路由器IP地址；
记录路由选项中已经记录的IP地址均为0.0.0.0，进一步印证了这个IP数据包是请求包，理由是发出请求包的时候，尚未经过任何路由器；

2、应答包
应答包是宿端接收到请求包之后，由宿端转发回源端的。这在一般教科书中都没讲清楚，因为steven本身就没讲清楚，抄书的人当然也就讲不清楚了，呵呵。由于宿端必须接收到请求包才会回发应答包，所以我们只能在Ping通宿端之后才可能捕捉到应答包。与请求包相比，应答包的包头总长(第0x000E字节低4位)、选项码(第0x0022字节)和选项长度(第0x0023字节)应该不变，而宿IP地址(位于数据包的第0x001E、0x001F、0x0020、0x0021四个字节)是本机的IP地址，且选项指针(第0x0024字节)应大于0x04。

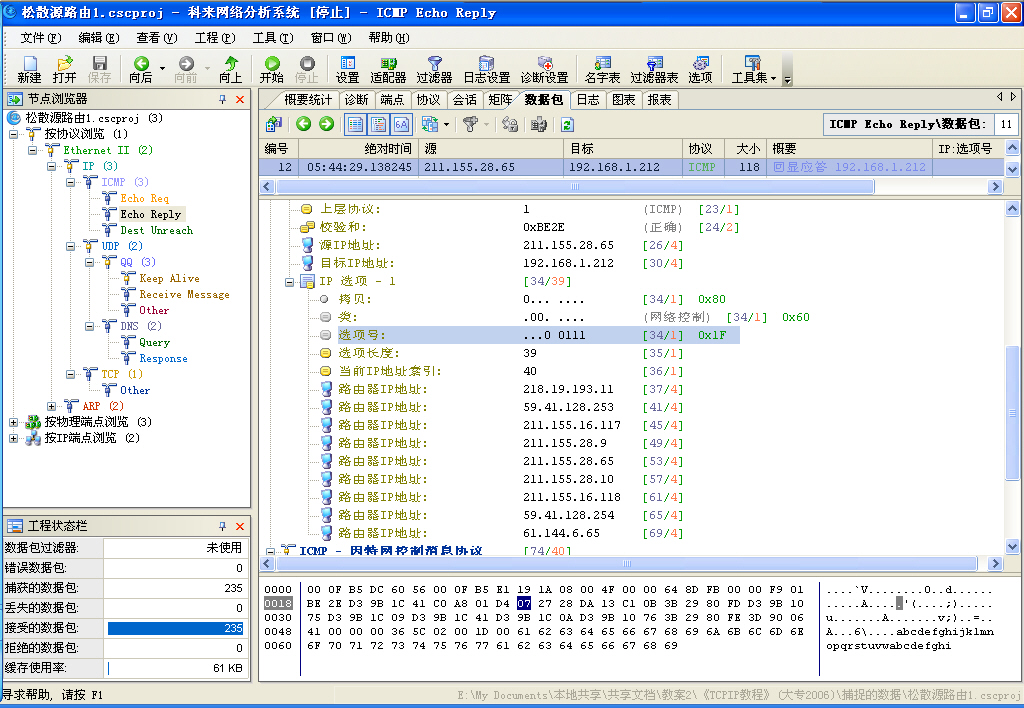

下图是对上面的Ping -r命令接收到的应答包(利用《科来》的“按协议浏览”-“Ethernet II”-“IP”-“ICMP”-“Echo Reply”来查看)：

以上记录中，IP数据包的：
第0x000E字节第3位到第0位值为0x0F，表示这个IP数据包的包头长为60字节，超过了IP数据包固定包头的20字节长度，说明这个IP数据包带有IP选项；
第0x001E字节到第0x0021字节值为0xC0A801D4是宿IP地址，与本机的IP地址192.168.1.212比较，可知这是本机收到的应答包；
第0x0022字节称为选项码，值为0x07(0 00 00111)，说明这个IP数据包带有记录路由选项，其中第7位为复制标志位，值为0表示该IP包需要分片时只需将该选项复制到第一个分片中，第6位到第5位为选项类，值为00表示该IP选项是数据包和网络控制选项，第4位到第0位为选项号，值为00111表示该IP选项是路由记录选项；
第0x0023字节为长度，值为0x27，说明这个记录路由选项需要记录的路由器(IP地址)个数为9个，这个值是由包的宿端设定的；
第0x0024字节为指针，值为0x28，说明这个记录路由选项已经记录了9个路由器(IP地址)，其中第一个IP地址为0xDA13C10B，第二个IP地址为0x3B2980FD，最后一个(第9个)IP地址为0x3D900641；

需要说明的一点是，为了使应答包的IP记录表不再象请求包那样全为0，必须Ping外网IP地址而不能Ping内网IP地址(如192.168.x.x)，因为Ping内网地址发出的请求包在内网未经过任何路由器就到达宿端了，当然IP记录表依然会全为0。

四、带有时间戳选项的IP包分析
1、请求包
与路由记录选项相似，时间戳选项请求包也是预定一个IP记录表，发送出去之后，每经过一个路由器就记录一个IP地址，直到宿端后被转发回源端，这样源端就可以了解数据包传输的路径。与路由记录选项不同的是，时间戳选项不但可以记录经过的路由器IP地址，还可以记录经过路由器的时刻。通过分析经过各路由器的时间间隔，就可以了解数据包传输路径中，哪段路径比较拥挤、哪段路径比较畅顺、应以多大的包进行传输比较合适。这样就为源端构造最优化的数据包提供了可能。为了提高灵活性，时间戳选项还提供了一个4位的标志字段(位于数据包第0x0025字节低4位)，可以让带有时间戳选项的IP包经过路由器时①仅记录路过时刻而不记录路由器的IP地址，这种情形下标志字段值为0x00，或者②既记录路过时刻又记录路由器的IP地址，这种情形下标志字段值为0x01，甚至可以③预先构建一个将要路经的路由器IP地址表，每经过表中指定的路由器就记录路过时刻，这种情形下标志字段值为0x03，且溢出字段和指针字段失效。
Ping -s命令是产生带有时间戳选项的IP包的途径，但它只能产生第②种情形即既记录路过时刻又记录路由器的IP地址的IP包

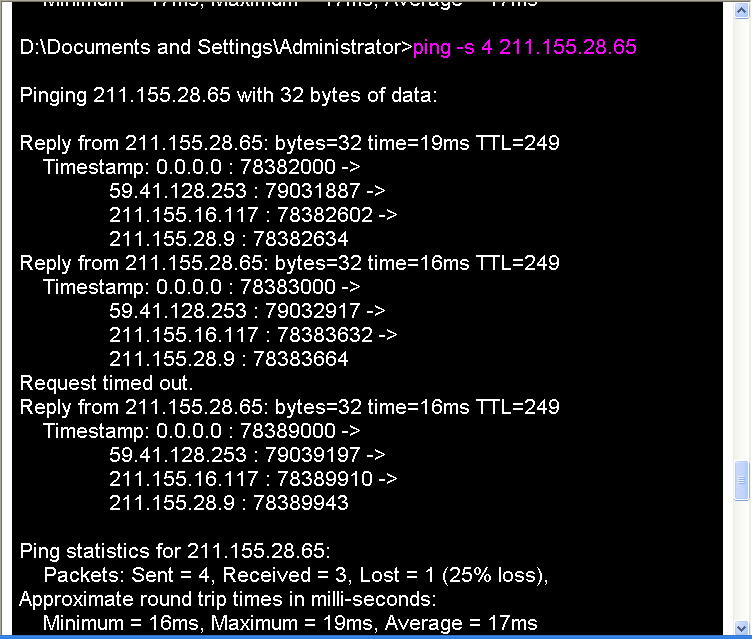

下图是发出带有路由记录选项的IP包Ping -s命令：
Ping -s.jpg

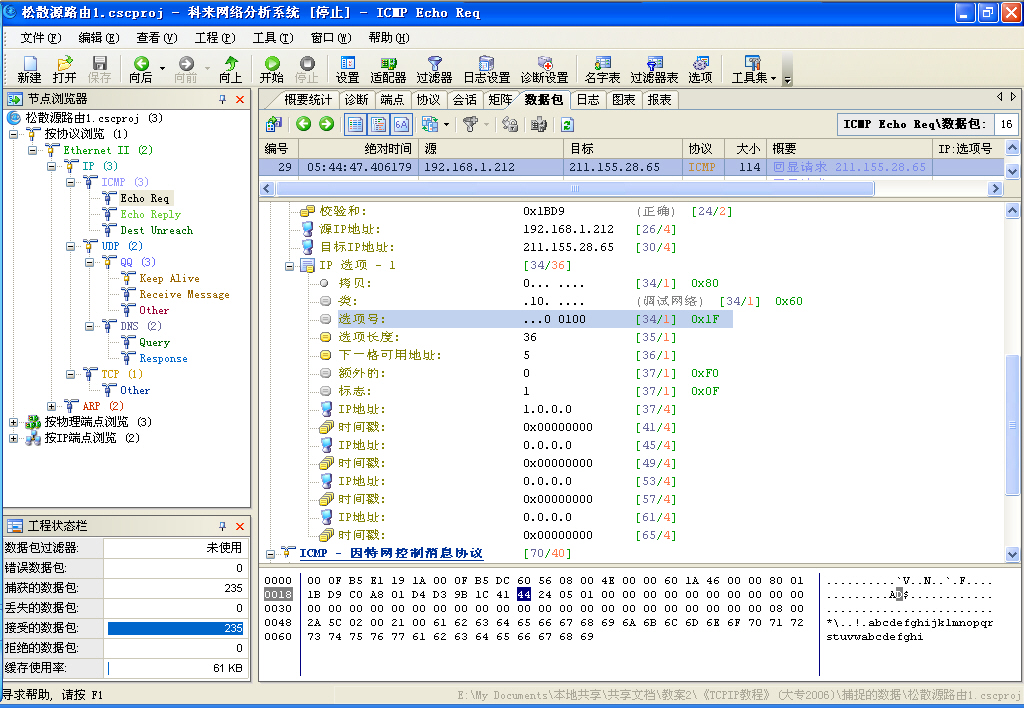

下图是对这个Ping -s命令捕捉到的请求包(利用《科来》的“按协议浏览”-“Ethernet II”-“IP”-“ICMP”-“Echo Req”来查看)：

以上记录中，IP数据包的：
第0x000E字节第3位到第0位值为0x0E，表示这个IP数据包的包头长为56字节，超过了IP数据包固定包头的20字节长度，说明这个IP数据包带有IP选项；
第0x001A字节到第0x001D字节值为0xC0A801D4是源IP地址，与本机的IP地址192.168.1.212比较，可知这是本机发出的请求包；
第0x0022字节称为选项码，值为0x44(0 10 00100)，说明这个IP数据包带有时间戳选项，其中第7位为复制标志位，值为0表示该IP包需要分片时只需将该选项复制到第一个分片中，第6位到第5位为选项类，值为10表示该IP选项是调试和测量选项，第4位到第0位为选项号，值为00100表示该IP选项是时间戳选项；
第0x0025字节第3位到第0位为标志，值为0x01，表示该IP选项既记录路过时刻又记录路由器；
第0x0025字节第7位到第4位为溢出，值为0x00，表示该IP选项未发生因IP记录表已满而不能记录的路由器IP；
第0x0023字节为长度，值为0x24，说明这个时间戳选项需要记录的路由器(IP地址)个数为4个，这个值是由发出请求包的源端设定的；
第0x0024字节为指针，值为0x05，说明这个记录路由选项尚未记录任何路由器IP地址和时间戳；
记录路由选项中已经记录的IP地址均为0.0.0.0、时间戳均为0，进一步印证了这个IP数据包是请求包，理由是请求包发出时IP记录表全置为0；

2、应答包
与路由记录应答包一样，时间戳选项应答包也必须在Ping得通宿端之后才会由宿端转发回来。由于请求包经过每个路由器都要作记录，因而时间戳选项的溢出字段(位于数据包第0x0025字节高4位)、指针字段(位于数据包第0x0024字节)和IP记录表(位于数据包第0x0026字节之后)都应有所变化。特别要指出的是溢出字段，它用于计算因IP记录表已满而无法记录的路由器IP个数，因为受到IP包头最大只能60字节的限制，时间戳选项的IP记录表最多只能记录4个路由器IP，所以一旦传输路径上要经过的路由器个数大于4个，那只能用溢出字段来计数了，这也是Ping -s命令的参数最大不可超过4的原因。

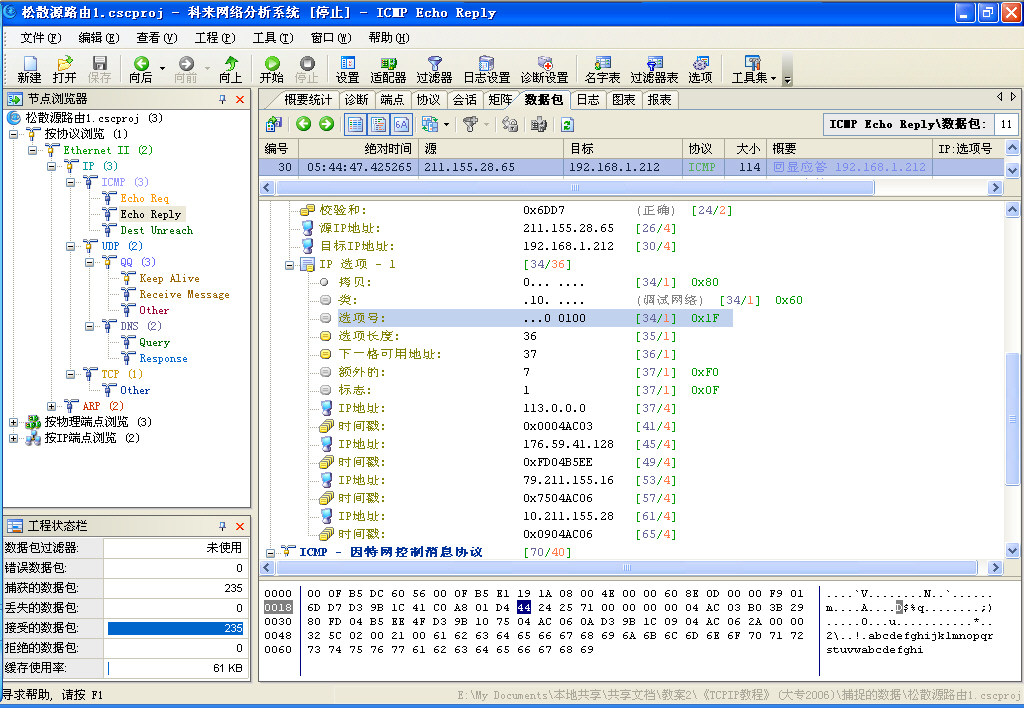

下图是对上面的Ping -s命令接收到的应答包(利用《科来》的“按协议浏览”-“Ethernet II”-“IP”-“ICMP”-“Echo Reply”来查看)：

以上记录中，IP数据包的：
第0x000E字节第3位到第0位值为0x0E，表示这个IP数据包的包头长为56字节，超过了IP数据包固定包头的20字节长度，说明这个IP数据包带有IP选项；
第0x001E字节到第0x0021字节值为0xC0A801D4是宿IP地址，与本机的IP地址192.168.1.212比较，可知这是本机收到的应答包；
第0x0022字节称为选项码，值为0x44(0 10 00100)，说明这个IP数据包带有时间戳选项，其中第7位为复制标志位，值为0表示该IP包需要分片时只需将该选项复制到第一个分片中，第6位到第5位为选项类，值为10表示该IP选项是调试和测量选项，第4位到第0位为选项号，值为00100表示该IP选项是时间戳选项；
第0x0025字节第3位到第0位为标志，值为0x01，表示该IP选项既记录路过时刻又记录路由器；
第0x0025字节第7位到第4位为溢出，值为0x07，表示该IP选项传输路径上经过的路由器中有7个因IP记录表已满而未作记录；
第0x0023字节为长度，值为0x24，说明这个时间戳选项需要记录的路由器(IP地址)个数为4个，这个值是由发出应答包的宿端设定的；
第0x0024字节为指针，值为0x25，说明这个记录路由选项已经记录了4个路由器IP地址和时间戳)，其中第一个IP地址为0x00000000，经过这个IP地址的时间戳为0x04AC03B0，第二个IP地址为0x3B2980FD，经过这个IP地址的时间戳为0x04B5EE4F，最后一个(第4个)IP地址为0xD39B1C09，经过这个IP地址的时间戳为0x04AC062A；

需要说明的一点是，《科来》6.2对这个选项的解码是错误的，无论是请求包还是应答包。一方面，《科来》把数据包第0x0025字节当作了“溢出字段/标志字段”字节来解码(这是正确的)，另一方面，它又把这个字节当作了IP地址表的第1个字节，并由此把整个IP地址表都向前挪了一个字节(这是错的)，这就是《科来》的错误所在。对比上面时间戳应答包与Ping -s命令的两张图，可以明显看到《科来》的解码结果与Ping -s的结果不同。期待《科来》6.3会对这个Bug有所修正吧
再有，我怎样也还未能解释清楚为什么这个应答包记录的第一个路由器的IP地址居然会为0x00000000(位于数据包的第0x0026~0x0029字节)。因为这意味着经过第一个路由器的时候，这个路由器仅仅在数据包中记录了路过时刻，没有按规定同时记录IP地址，而对照前面Ping -r命令捕捉到的应答包，这个IP地址应该为0xDA13C10B。对照Ping -s命令的图还可以看到，这个路由器不但对第一个请求包没有按规定同时记录IP地址，而且对后面两个Ping通了的请求包都作了同样的处理(还有一个请求包中途丢失了，为什么会丢失我们无从知晓，但估计如果可以观察的话，相信第一个IP恐怕也是同样处理的)，说明这不是孤立的现象，而是这个路由器的标准处理手法。兴许这个路由器有故障？天知道
此外，对4字节的时间戳字段如何解码为可读的“年月日时分秒”格式，我到现在还查不到相关资料。而无论是微软的Ping(它是从Unix移植过来的)还是《科来》，也都未对它进行解码，所以我们才看到“时间戳为0x04AC03B0”这种羞涩难懂的表达。不过这个问题我觉得不能怪微软或科来。微软不过是把一个Unix的程序移植了过来，Unix上没有的，微软当然可以理直气壮地也没有。至于科来，则不便评论了罢(我是科来的铁杆Fans啊！)。我觉得，要怪就只能怪我和steven两个人。怪我是因为我太Out，太孤陋寡闻。而怪steven的原因，则是他在他的经典上没有对此做出解释，以致后来的抄书人想抄都没处可抄，至于那些连想都没想过的，不予评论也罢

比较以上两种数据包，记录路由IP数据包与时间戳IP数据包相似之处是___________，不同之处是___________。

[ 本帖最后由 Oldtiger 于 2006-11-5 11:13 编辑 ]

ghostorc · 发表于 2006-11-1 08:24:18

先坐个正经的沙发，坐上再看!

Roy · 发表于 2006-11-1 08:51:07

好贴要顶

近期科来会推出一款免费的小工具，Packet Builder，届时可以使用这个工具构造任意的数据包，分析解码结果。

wwwang · 发表于 2006-11-1 08:53:01

原帖由 Roy 于 2006-11-1 08:51 发表
好贴要顶
近期科来会推出一款免费的小工具，Packet Builder，届时可以使用这个工具构造任意的数据包，分析解码结果。

真是太好了期待中!

KelvinFu · 发表于 2006-11-1 09:28:15

呵呵，看的明白，多谢分享！

Oldtiger · 发表于 2006-11-1 12:37:56

原帖由 Roy 于 2006-11-1 08:51 发表
好贴要顶
近期科来会推出一款免费的小工具，Packet Builder，届时可以使用这个工具构造任意的数据包，分析解码结果。

期待啊！

huamao2006 · 发表于 2006-11-1 17:28:27

好贴就是要顶。不知道还有没有更高的高手哈！

gezi1234 · 发表于 2006-11-1 23:39:58

仔细的学习了一遍，也动手仿效了一下，呵呵，谢楼主分享……

1259 · 发表于 2006-11-2 20:05:48

讲的很清晰,ping -r 参数还真没有注意过.今天认识了....

菜鸟人飞 · 发表于 2006-11-3 10:59:39

这文章太经典了，再次对楼主的贡献予以加分鼓励！
要是楼主能将文中图片对应的数据包文件也贡献上来，就更好了。

cwym29 · 发表于 2006-11-3 13:36:17

图上可以看到：包头长度标志位(第0x000E字节)的值为0x4F，低位“F”表示包头长0x0F个32位组，即15x4=60字节，60字节是IP包头的最大长度了！

“包头长度标志位(第0x000E字节)的值为0x4F”我咋没看到0x4F啊？在哪儿？

Oldtiger · 发表于 2006-11-3 15:35:32

原帖由 cwym29 于 2006-11-3 13:36 发表
图上可以看到：包头长度标志位(第0x000E字节)的值为0x4F，低位“F”表示包头长0x0F个32位组，即15x4=60字节，60字节是IP包头的最大长度了！

“包头长度标志位(第0x000E字节)的值为0x4F”我咋没看到0x4F啊？在哪 ...

见图

Oldtiger · 发表于 2006-11-3 15:53:41

原帖由 菜鸟人飞 于 2006-11-3 10:59 发表
这文章太经典了，再次对楼主的贡献予以加分鼓励！
要是楼主能将文中图片对应的数据包文件也贡献上来，就更好了。

根据斑竹的意见，数据包文件已经上传了

java-g · 发表于 2007-2-6 16:48:00

不错！

tntati3737 · 发表于 2007-2-13 13:41:53

报道。进来一看就喜欢上了着个论坛

刚想办法关掉路由161端口。正郁闷中

azngb · 发表于 2007-4-19 18:48:13

好贴一定要顶
万分期待中

hopehands · 发表于 2007-4-19 22:49:34

好帖。。顶完再看哈哈

moxingli · 发表于 2007-4-20 10:08:58

ping r 参数怎么不通啊

lqrqq · 发表于 2007-6-26 22:15:40

好贴。楼主分析得真是好。

quakor · 发表于 2007-6-28 16:53:19

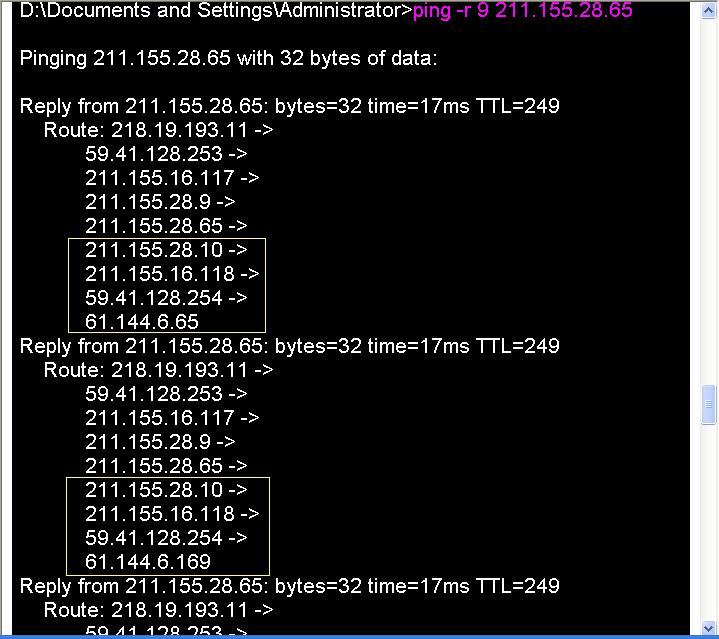

请问黄框里的地址是什么？

yuanye002 · 发表于 2007-6-28 23:51:03

以前用PING命令还真没注意过也没用过那些参数，嘿嘿，今天学习了
还文啊，说的很详细透彻。

w3924686 · 发表于 2007-6-29 12:16:38

哈哈,谢谢楼主学习了

hudeg632 · 发表于 2007-7-24 15:43:47

高手就是高手啊，一定在这好好学习

rar2008 · 发表于 2007-7-24 16:09:56

谢谢楼主，好东西收藏了

DJ_Hean · 发表于 2007-9-12 11:37:38

顶，刚看tcp/ip ，才看到ip选项时，不是很明白就找找，发现了这么好的东西。

w54378468 · 发表于 2010-4-15 23:20:38

楼主是厉害，只是，帖子比较早了，为什么我下了数据包，用2010交流版却打不开呢？
闷阿~！~！

yuwei001 · 发表于 2010-4-16 00:19:05

ddddddddddddddddddddddddddddddddddddddddddddddddddddddd

superunder · 发表于 2011-4-10 23:18:16

好贴~！！！！！！！！！！！！！！！

good_guy_ · 发表于 2011-6-28 13:46:49

好有深度哦，还得慢慢研究哎！只是我在本机上用-r的时候，请求超时哎，win7的系统！
