Vlan的短路现象！

Se7en · 发表于 2009-2-11 11:48:37

在实际网络中有很多奇怪的ping通现象，Vlan短路就是其中一种。
Vlan短路现象：不同Vlan在不经过三层端口的情况下直接通信。

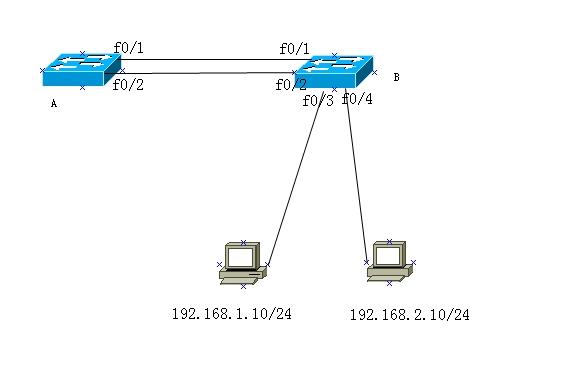

下面我具体解释一下短路情况：

交换机为普通二层交换机
SwitchB
f0/1 access vlan3
f0/3 access vlan3
f0/2 access vlan4
f0/4 access vlan4
SwitchA
f0/1 access vlan1(默认管理vlan1)
f0/2 access vlan1(默认管理vlan1)
有人可能认为存在环路，其实这个环是断的，因为SwitchB的f0/1，f0/2接入了不同的vlan中。
因此两台pc在不经过三层路由的情况下，可以完全ping通！
具体原因大家可以根据：arp、Vlan等知识分析一下。

jingshne · 发表于 2009-2-11 20:31:37

看上去是两个VLAN，实际上通过交换机A把两个VLAN连起来了~

因为没有trunk，所以，两个VLAN数据通讯都不会打标，而VLAN只是把端口隔离，通过SWA中转，跟普通交换机网络没有什么区别~

xiaoshazi · 发表于 2009-2-11 21:19:28

楼主这么做有意义吗？

davy2495 · 发表于 2009-2-12 13:47:01

手动打了tag吧`~

tlbaobao · 发表于 2009-6-22 15:42:49

赞同2楼主！！！！！！！！

lixiao139770 · 发表于 2009-7-6 14:55:54

实际应用中不可能有这个情况

rain22 · 发表于 2009-7-6 16:32:20

效果是跟交换机级联是一样的，不过应该ping不通吧，因为ip不同。

long_323 · 发表于 2010-5-27 15:17:41

个人认为，关键是：当主机192.168.1.10/24 没有设置网关，却需要与不同网段的主机192.168.2.10通讯时，会如何操作。
现已证明，会发送arp请求，目的IP填充为192.168.2.10。如图：

所以可以通过交换机A为媒介，得到主机192.168.2.10的MAC，从而实现通讯。
