关键字：网络 分析 利用率 Sniffer 故障诊断
全文如下：
一、什么是网络利用率
网络利用率表示网络中当前的数据传输流量与端口能处理的最大传输量的比值，它表明了网络中当前的线路使用带宽占用情况。
网络利用率高，说明网络处于繁忙的工作状态，反之则较为空闲。当网络利用率高于网络正常工作时的安全界限时，网络就会出现网速过慢、时断时续、正常请求延时等情况。不同类型以及不同拓扑结构的网络，正常情况下的理论最高利用率均不同，但利用率并不是越高越好，关键是当利用率达到某个值时，网络中是否出现丢包的情况。
当前的局域网以交换式以太网为主，在交换式以太网中，50%的利用率已经是很高效的。如果网络使用Hub作为核心交换设备，由于冲突的增加会使得利用率变得更低。通过对网络中利用率的分析及查看，可以知道整个网络是处于空闲、正常或者繁忙的工作状态，同时帮助网络管理人员准确地设定网络基准，并利用网络利用率的值排查网络故障。
二、分析网络利用率

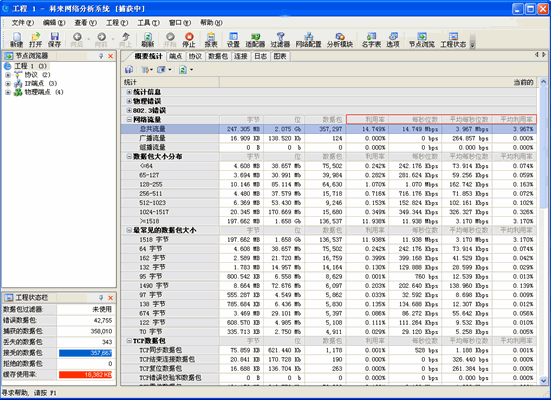

笔者所在的网络是100M以太网，使用科来网络分析系统5.0捕获网络中的数据通讯，如下图。
从上图可知，系统实时捕获网络中的数据通讯并分析得出当前利用率是14.749%，平均利用率是3.967%。图1中的利用率，即当前利用率，它表示网络当前的带宽占用情况，而平均利用率指的是从开始捕获到现在，网络中带宽的平均占用情况。
下面我们分析利用率的计算过程：网络中的实时流量（每秒位数）是14.749Mbps，所以网络的当前利用率为14.749/100*100%=14.749%，即网络当前的利用率为14.749%；网络中的平均流量（平均每秒位数）是3.967Mbps，所以网络的平均利用率为3.967/100*100%=3.967%。由此我们可以知道网络当前工作状态良好，即网络工作正常。当然，如果得出的结果大于50%，则可以肯定网络处于繁忙或者过载的工作状态。
（注：网络中经常提到的带宽如10M/100M等，其单位为位，而网络中传输速度的单位一般字节表示，所以在计算网络利用率时需注意单位的区别，应使单位保持一致。）
网络利用率的高低，将直接影响到网络的整体性能。在网络管理工作中，分析查看网络利用率，可以有效对网络的整体运行情况进行监测，从而知道网络工作是否工常、是否最优以及是否处超负载的工作情况。对网络安全基准的建立，以及排查网络故障均有比较重要的作用。
CSNA网络分析论坛 菜鸟人飞
2006年8月
