扩展工具详解
科来网络分析系统6.2提供一种扩展工具，即用户可以将自己常用的小程序添加到科来网络分析系统的工具菜单中，这样就可以在使用科来网络分析系统时候直接调用。
用户可以通过从菜单中选择“工具->扩展工具”启用该工具。

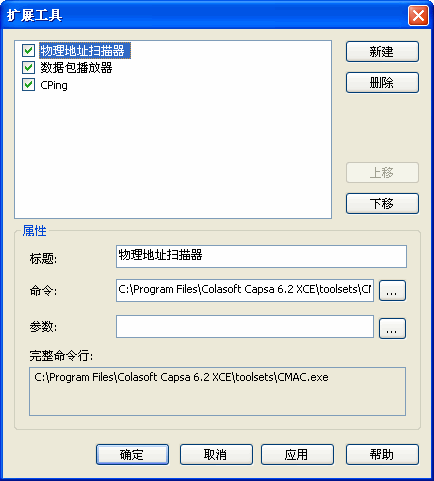

启用扩展工具，默认界面如图1。
（图1 扩展工具）
扩展工具默认自带科来的三个小工具：科来Ping工具、物理地址扫描器、数据包播放器。用户可以自己新建添加程序。
这里我们来以添加Tracert工具为例：
单击新建按钮，在标题右边的输入框中输入工具名称Tracert，命令右边的输入框中输入程序路径及程序名C:\WINDOWS\system32\tracert.exe，也可单击右边的按钮直接选择，如果需要添加参数，可在参数右边的输入框中输入或选择。

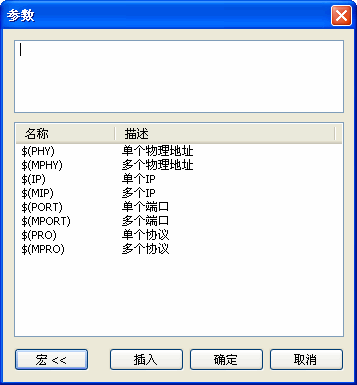

单击参数右边的选择框，在弹出的参数对话框中，单击“宏>>”，此时的参数对话框如下图2所示。
（图2 参数对话框）
图2中，我们看到科来网络分析系统本身支持的宏有单个和多个（IP地址、物理地址、端口、协议），要使用宏，则需选中某一个，然后单击插入按钮；另外，我们所选择的Tracert的参数有-d -h -j -w，在对于这些参数，你直接将它们输入到参数对话框中即可。系统支持多参数，多个参数之间用空格分开。

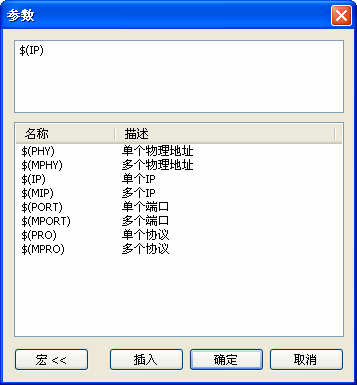

如图3所示。
（图3 设置参数）
这里，我们选择上图的“多个IP”，单击插入，接着单击确定按钮保存并退出参数对话框。在扩展工具对话框中，单击OK按钮。
添加后的工具菜单中增加了我们刚才添加的Tracert程序，用鼠标单击Tracert，即可启动Tracert程序。如图4。
（图4 工具菜单）
另外，在数据包视图的右键菜单中，会增加Tracert菜单及其子菜单，直接运行它就可以跟踪某个IP，非常方便，其界面如下图5。
（图5 选择）

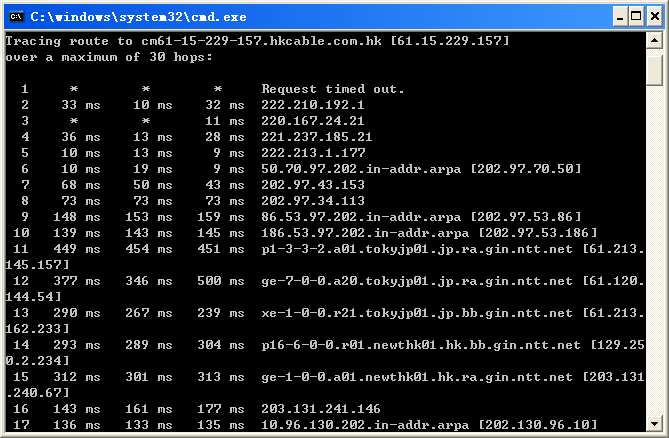

单击上图中的67.15.229.157，系统将自动对67.15.229.157进行Tracert操作，如下图6。
（图6 执行操作）
说明：在参数窗口选择宏时，有单个和多个（物理地址、IP、端口、协议）之分。我们就拿IP来说，选择单个和多个IP会出现以下两种情况，如图7和图8所示。
（图7 单个IP）
（图8 多个IP）
