看图学网络分析（一）

徐徐渐进 · 发表于 2010-8-16 10:55:01

本帖最后由徐徐渐进于 2010-11-24 10:12 编辑

看图分析网络问题

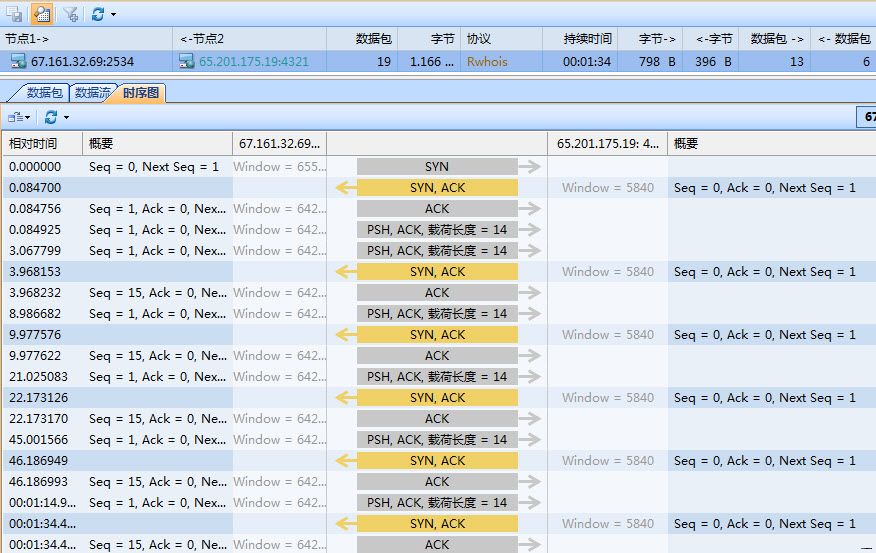

1.三次握手不成功导致应用问题

备注：前3个数据包是TCP的三次握手，可知TCP连接建立成功；但在客户端向服务端传输数据时，却收到了syn+ack的数据包，且后续数据包的序列号和确认号完全相同。
原因：客户端三次握手完成，开始传输数据，而服务端没有收到客户端的确认包。

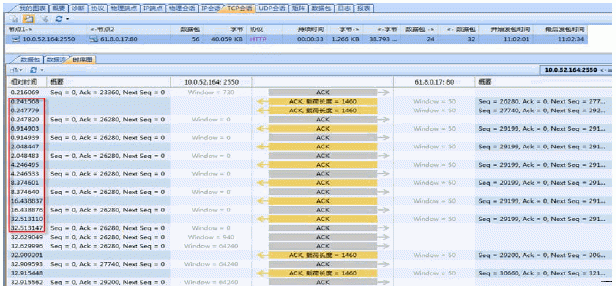

2.有效传输时间分析

会话的时间为33秒，流量为40KB左右，但该会话浪费了32.51-0.21=32.30秒（会话时间减去窗口冻结时间）

3.有效传输数据分析

1.631*1024-902-146≈622B ，也就是说1.631KB的流量，实际上有622B的数据是“无效”的。

注：固定开销无法避免。

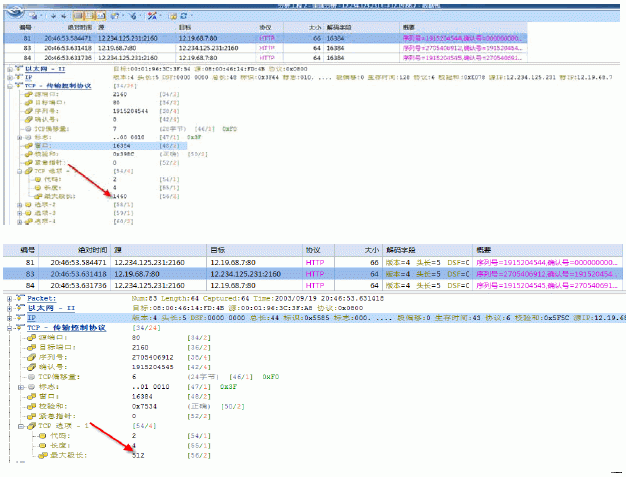

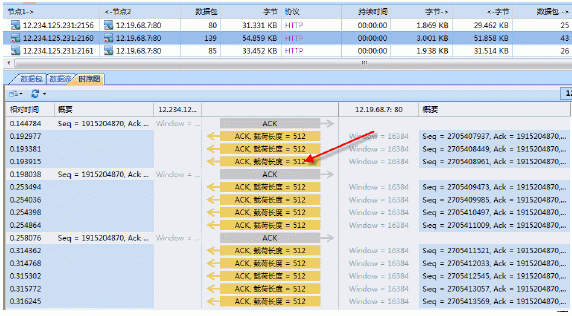

4.MSS影响传输效率分析

客户端的MSS值为1460，而服务端的MSS则为512，同一会话中，MSS取较小的值，所以，此交易每数据包传输的有效数据为512B。

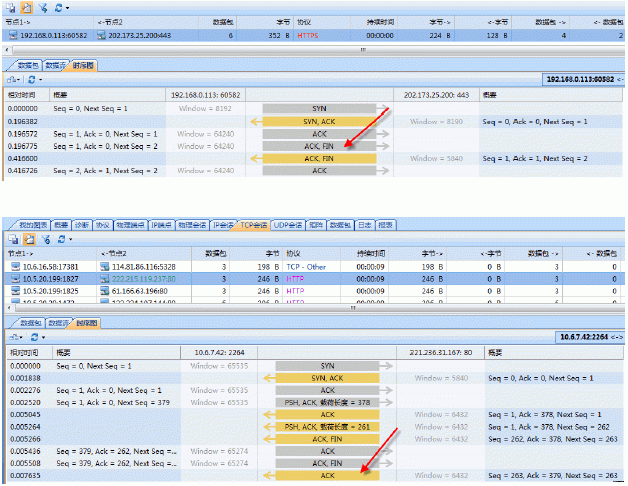

5.TCP 三次关闭和TCP四次关闭

看图学分析.pdf (675.23 KB, 下载次数: 1235)
CSNA 徐徐渐进
