网络协议分析软件安装部署合理吗？

yuanye · 发表于 2006-10-28 14:09:43

我想完成一个网吧的数据捕获，请问在交换机1这里网络协议分析软件安装部署合理吗？

如果不合理，网吧的交换机不支持镜像，这时，在网吧采取在交换机与路由器之间串接一个分路器（Tap）或集线器（Hub）的方法来完成数据捕获？

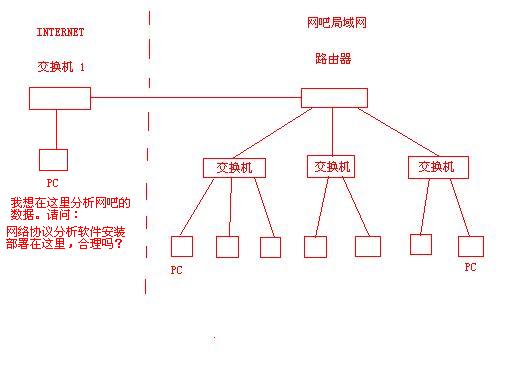

详细组网方式如下图。请大家帮忙！多谢了。

[ 本帖最后由 yuanye 于 2006-10-28 14:21 编辑 ]

hcwswdj · 发表于 2006-10-29 00:05:39

交换机1处是无法分析到捕获到下面PC的数据的，路由器给屏蔽了，建议在接入交换机和路由器之间加入个HUB，在HUb上部署分析软件。

yuanye · 发表于 2006-10-29 07:40:15

原帖由 hcwswdj 于 2006-10-29 00:05 发表
交换机1处是无法分析到捕获到下面PC的数据的，路由器给屏蔽了，建议在接入交换机和路由器之间加入个HUB，在HUb上部署分析软件。

多谢你的帮助

KelvinFu · 发表于 2006-10-30 10:54:38

原帖由 hcwswdj 于 2006-10-29 00:05 发表
交换机1处是无法分析到捕获到下面PC的数据的，路由器给屏蔽了，建议在接入交换机和路由器之间加入个HUB，在HUb上部署分析软件。

同意，呵呵

suixin1044 · 发表于 2006-10-30 17:39:20

如果是直接接在路由上呢？我们的路由有5个接口，其中第一个是wan口，其它4个是lan口，我们的主交换是接在第二个口上，也是lan口的第一个，现在我的装科来的机子接在第5个口上，也就是lan 口的第4个口上，我在路由上设置为，监控端口为lan口4，被监控口为lan口1。请问这样对吗？

hcwswdj · 发表于 2006-10-30 20:46:52

原帖由 KelvinFu 于 2006-10-30 10:54 发表

同意，呵呵

谢谢，斑竹支持！！

hcwswdj · 发表于 2006-10-30 20:49:55

原帖由 suixin1044 于 2006-10-30 17:39 发表
如果是直接接在路由上呢？我们的路由有5个接口，其中第一个是wan口，其它4个是lan口，我们的主交换是接在第二个口上，也是lan口的第一个，现在我的装科来的机子接在第5个口上，也就是lan 口的第4个口上，我在路由 ...

按道理，这样应该可以捕获到所有的访问Internet的用户数据的，但无法捕获到各个PC之间的数据的～～～
