这样布署科来产品正确吗？

jrmd · 发表于 2006-11-2 09:56:51

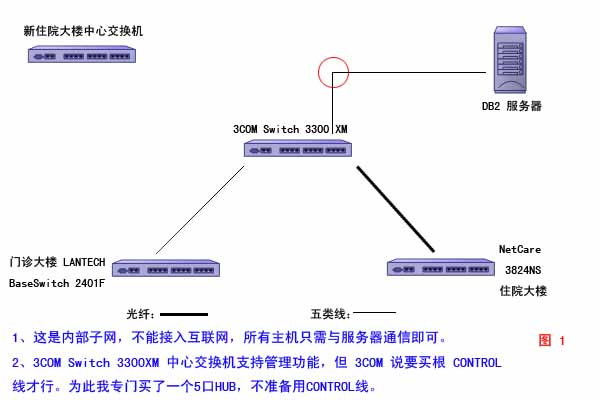

网络拓扑结构如附件[图1]所示，这个结构应该是[总线型]吧？

我准备在红圈处增加一台HUB，并将安装有科来产品的主机接在这个HUB上，另外再用一根线从HUB连到服务器上，这样布署科来产品正确吗？此时能否捕获网内的所有数据报？

[ 本帖最后由 jrmd 于 2006-11-2 15:19 编辑 ]

KelvinFu · 发表于 2006-11-2 10:45:31

请问你的中心交换机是怎么样与Internet连接的，
1. 如果你的中心交换机是通过路由与Internet连接，这个时候，你接HUB就是可以捕获所有数据，但是你不能捕获到你内网主机之间的通讯（因为这是由于交换机分割冲突域的工作原理造成的），另外，LZ的中心交换机没的镜像功能吗？如果有，就可以直接在中心交换机上做设置啊！

2. 如果你的中心交换机是通过你的代理服务器上网的，你就可以直接选择装在代理服务器上，但是服务器上必须装双网卡（进和出）

jrmd · 发表于 2006-11-2 15:21:46

原帖由 KelvinFu 于 2006-11-2 10:45 发表
请问你的中心交换机是怎么样与Internet连接的，
1. 如果你的中心交换机是通过路由与Internet连接，这个时候，你接HUB就是可以捕获所有数据，但是你不能捕获到你内网主机之间的通讯（因为这是由于交换机分割冲突域 ...

这是内部子网，不能上互联网。
当其中的某一台电脑中了病毒，开始不断地消耗带宽时，这样布署科来产品能找到这台中毒电脑吗？

huamao2006 · 发表于 2006-11-2 15:39:53

你这样部署一个点想看内部的全部情况是看不全的，因为2层交换的原理，就你上图的情况，如果“门诊大楼”和“住院大楼”之间进行数据交互你在你现在的点上是捕获不到的，这种情况你最好做端口镜像，或者多部署几个点。

wwwang · 发表于 2006-11-2 16:36:13

可以用TELNET,3COM switch 3300支持网管,也可以用WEB,不一定用CONTROL线.
而且,3com的CONTROL线很容易自己制作,只要一个串口加一条网线一个水晶头即可.

jrmd · 发表于 2006-11-2 22:42:01

原帖由 wwwang 于 2006-11-2 16:36 发表
可以用TELNET,3COM switch 3300支持网管,也可以用WEB,不一定用CONTROL线.
而且,3com的CONTROL线很容易自己制作,只要一个串口加一条网线一个水晶头即可.

我不会，请指点！

wwwang · 发表于 2006-11-3 10:59:22

原帖由 jrmd 于 2006-11-2 22:42 发表

我不会，请指点！

能不能说具体点,你是不会做CONTROL线还是不会什么?

baigehy520 · 发表于 2006-11-5 07:52:53

怎么做端口境向啊.
我也这样部属的科来..........不过楼上3楼上说的有道理....不知道对不对.还请各位版主帮帮忙..我也想知道

suixin1044 · 发表于 2006-11-5 08:18:32

怎么做端口镜像？？我是这样做的。1，如果你不知道这个交换机的管理IP地址，就到网上找一下它的默认管理IP，知道后就把计算机用一个网线接在这个交换机上，计算机IP要和交换机IP在一个网段，网关一般为XXX。XXX。XXX。1。然后多按几交换机的复位键，使交换机恢复到出厂设置。2，如果你知道交换机的管理IP，就直接把计算机IP改为和其一个网段的。3，管理交换机:一是web管理，在网页地址栏中输入管理IP，回车就可以了。下面就可以看着官网上设端口镜像的方法设。二是在ms-dos下输入telnet XXX。XXX。XXX。XXX（为交换管理IP），也可以进入。不知道我这样做对不对？？

jrmd · 发表于 2006-11-6 11:13:45

原帖由 wwwang 于 2006-11-3 10:59 发表

能不能说具体点,你是不会做CONTROL线还是不会什么?

你说 3COM Switch 3300xm 支持 WEB 方式管理吗？
那我应该怎么登陆到交换机上呢？这台交换是没有 IP 地址的，怎么使用 WEB 方式管理？

另外，CONTROL 线我也不会制作，能不能教教我？谢谢!!

wwwang · 发表于 2006-11-10 16:27:55

9pin-9pin串口线序
1-1
2-3
3-2
4-6
5-5
6-4
7-8
8-7
9-9
