本帖最后由 robur 于 2010-11-11 11:15 编辑
我處擁有自己的VOIP系統，採用SIP和SCCP的混合架構，覆蓋六個分支節點。
同時採用了軟件PBX進行落地呼叫。（硬件PSTN落地正在籌劃中，所以暫時不提這個。）
落地使用的服務商，我們原來使用tocall，它的特點是提供隧道接入，不會被封。但是服務不太穩定，有時候就連續好幾個小時（甚至一天）無法註冊。
前兩天，我們弄了一條ET263的線路。這個服務商穩定性、延遲都很可觀，自己的客戶端軟件支持加密，但是是私有協議，不兼容第三方PBX。
所以，對ET263，我們只能通過標準的SIP協議進行註冊。
後來在使用中發現，呼叫可以正常接通，但是聽對方的話音有非常大的爆音和背噪。這與我們之前遇過的情況基本相符，就是ISP干擾了VOIP。
我們先不談ISP為什麼這麼做，還是從技術角度來分析一下。在PBX上裝科來，開始抓包。
分析思路：
首先來說呼叫建立和呼叫拆除。這兩個步驟在IP電話上操作是沒有任何問題的，因此我們可以推測，ISP並沒有封掉SIP協議，也沒有干擾SIP信令的操作。
但是我們還是要抓包確認一下。

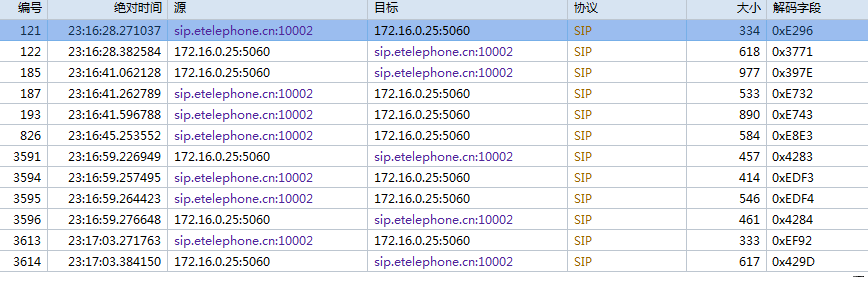

從上圖我們可以看出，呼叫的建立和拆除信令完整且沒有受到干擾，工作正常。這也證實了我們上面的推論。
其次，如果ISP丟棄RTP包的話，那麼在IP電話中應該聽不到聲音，而不是聽到強大的背景噪聲或者爆破音。
這也就說明，ISP並沒有丟棄正常的RTP流，只是向其中增加了額外的RTP包。
因為VOIP屬於實時應用，對數據的要求是快速傳遞，所以不會採用高級的確認和防偽造機制。
從廣義上來講，這也是屬於一種會話劫持攻擊。
我們以前經常提到，對於判定會話劫持攻擊，有兩個顯而易見的關鍵點：
1、TTL；2、IPID。
對於一個路由穩定的網絡，“進程間通信”一方連續發送的IP報文中，這兩個參數的值是有規律可循的。
我們只要簡單地對比這兩個項目的值，就能很輕易地發現外來的“不速之客”。

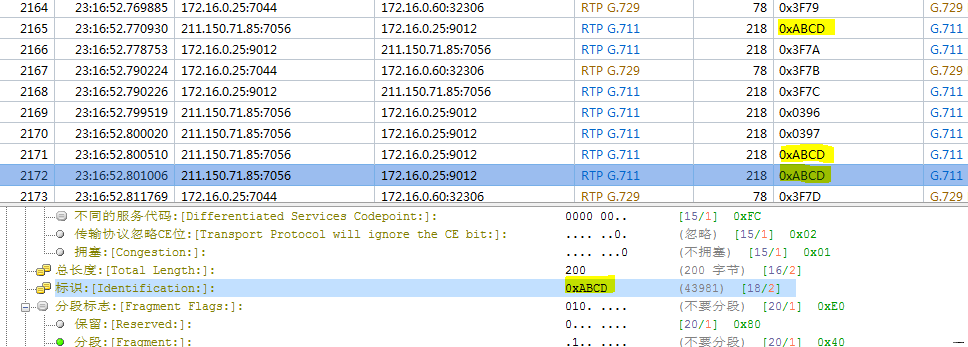

從上面的截圖中我們可以看到，服務器回送的RTP包，IPID是有序遞增的。但是，中間突然多出一些很奇怪，而且相同的IPID。
再檢查一下這些異常RTP包的的TTL，也能發現這與真正服務器回送的RTP包的TTL不符。（這裡沒有截圖）
很明顯，這就是ISP插入的，用來干擾VOIP通信的RTP包了。
我們知道，RTP包不一定會按照發送的順序抵達目的地，因此它帶有一個序列號的，用於在目的地進行重新排列。
前面我們也說過，VOIP屬於實時應用，不會重傳數據包。因此，在一個RTP流中，短時間（幾秒鐘）內如果出現兩個序列號相同的RTP包，那麼一定是存在網絡故障或者惡意攻擊。

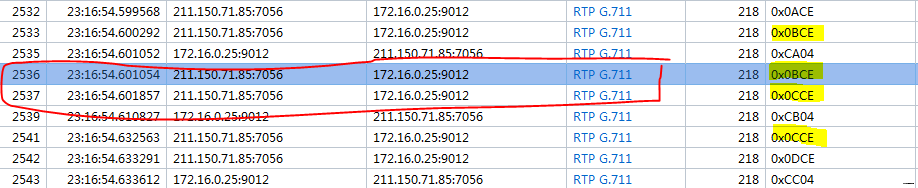

上圖很明顯地可以看出，有兩個RTP包發生了“重傳”現象。其中紅圈中的兩個，是ISP偽造的。
這樣一來我們更可以清楚地了解到，ISP並沒有丟棄一個SIP會話中的任何數據，只是向客戶端的RTP流施加了干擾。
這樣，我們在網絡邊界設備上，按照這些干擾數據包的特徵進行過濾即可。
鑑於手頭沒有太像樣的防火牆設備，故借用原來寫過的一個NDIS過濾驅動，在PBX上直接過濾掉這些異常RTP包。
再建立落地呼叫，收聽對方的語音就很平滑，偶有正常的丟包產生的斷續，再沒有任何的爆音和背噪了。
同時，通過科來再進行抓包分析，也未見異常的RTP包。 |
