本帖最后由 只是一个神话 于 2010-11-17 08:46 编辑
某企业ISA2006防火墙布署方案
一、部署前网络拓扑：

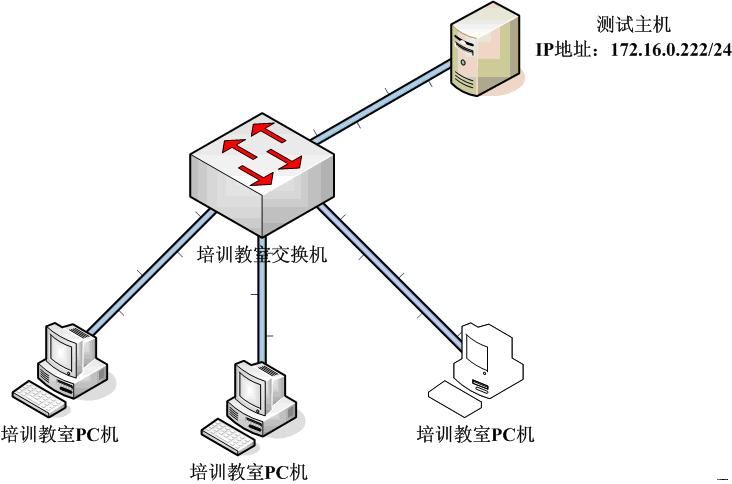

这是培训环境的网络

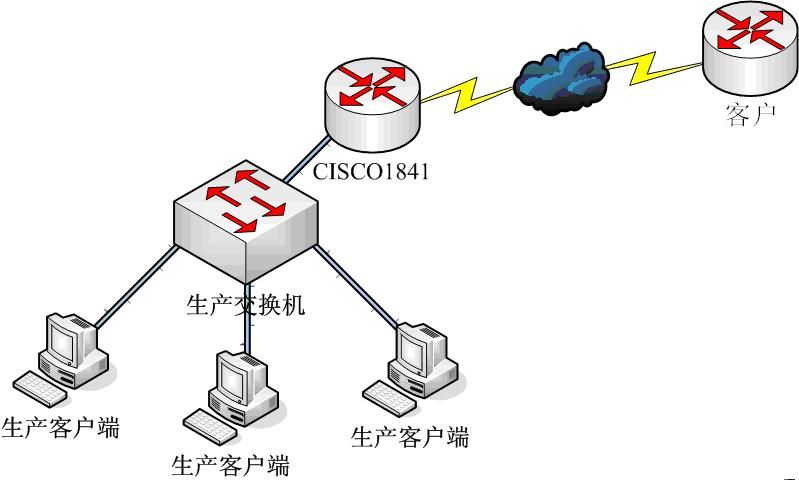

这是生产环境的网络

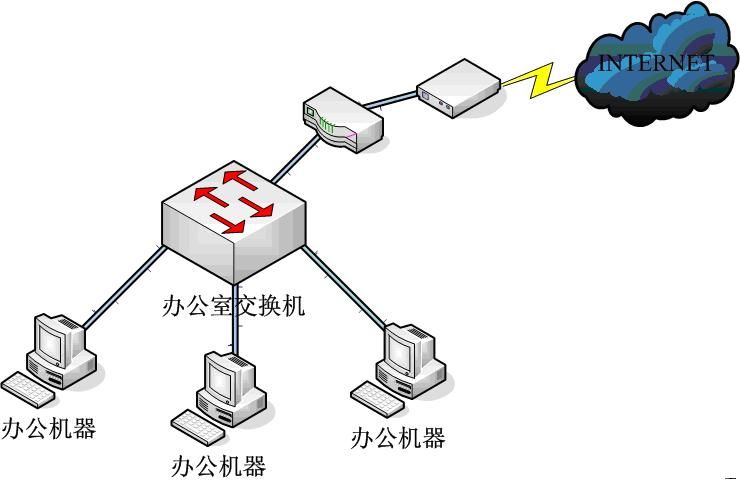

这是办公环境的电脑
二、网络现状分析：
三个网络都是物理隔离开的，培训环境和生产环境都不能上网且全部安装冰点还原系统，全部禁用USB。只有办公环境可以上网。
三、需求分析：
现在考虑让员工在休息时间可以去培训教室上网，在无业务时可以在生产室里的新闻主机上看看新闻，听听音乐，提高员工空闲时的娱乐生活，所以要让培训室可以上网（时间为周六，周日，平时中午12点－13点），生产教室中的一台机器做为新闻主机，可以让完成任务后的员工看看新闻图片。实施的前提是生产环境和培训环境的安全为第一位，所以考虑使用MICROSOFT ISA2006企业版防火墙。在保证安全性的前提下给员工提供更丰富的业余生活，提高公司的企业文化。
四、解决方案：
在测试主机上安装三网卡，并且安装ISA2006企业版防火墙，配置相关信息：
u
外网卡连上网路由器，配置IP地址：172.16.1.222/24,网关172.16.1.1。
u
培训网卡连培训教室交换机，配置IP地址：172.16.0.222/24。
u
培训客户端，配置网关：172.16.0.222。
u
生产环境网卡连接生产环境，配置IP地址：172.16.8.222/24。
u
生产新闻机直连ISA主机，配置IP地址：172.16.8.56/24,网关172.16.8.222。
生产新闻机直连ISA主机，不通过生产交换机，确保生产环境与INTERNET物理隔离。

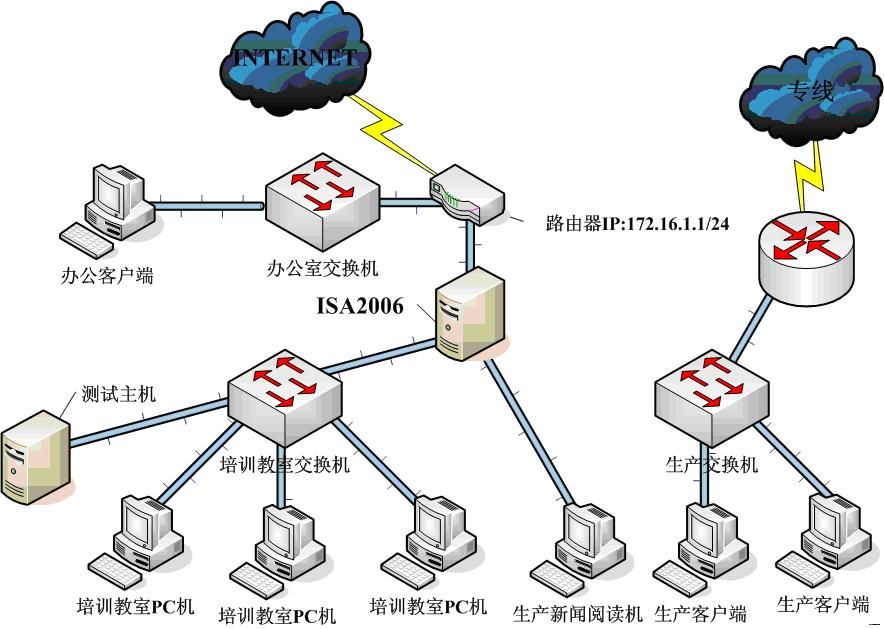

五、部署完后网络拓扑图：
六、总结：
ISA2006具有极高的安全性、可配置性和扩展性，以后如果需要把办公环境接到防火墙后面，在防火墙主机上增加一块网卡即可。

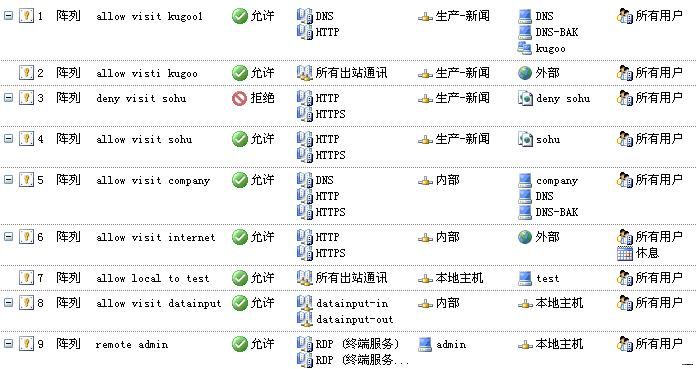

附配置列表和详细说明：
内部：培训环境
Admin:网管主机
kugoo:kugoo服务器
Datainput-in\out：生产系统
test：测试主机
company:公司WEB服务器
SOHU:SOHU的URL集
deny sohu:禁止的URL集
1、
allow visit kugoo1这条规则规定新闻主机可以访问KUGOO播放器中的网页
2、
allow visit kugoo这条规则规定新闻主机可以在线听KUGOO播放器中的音乐
3、
deny visit sohu这条规则规定新闻主机不可以访问SOHU中的某些网页（已禁止：games.sohu.com）后期按实际情况可以添加
4、

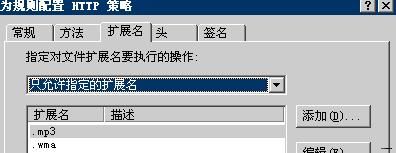

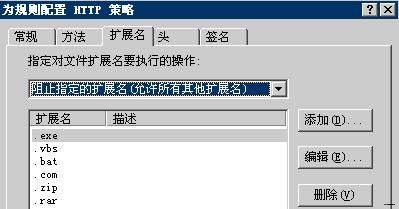

allow visit sohu这条规则规定新闻主机可以访问除第3条中禁止的网页外的所有SOHU的网页，但是不能下载指定扩展名的文件
5、
allow visit company 这条规则规定培训教室可以访问公司网站
6、

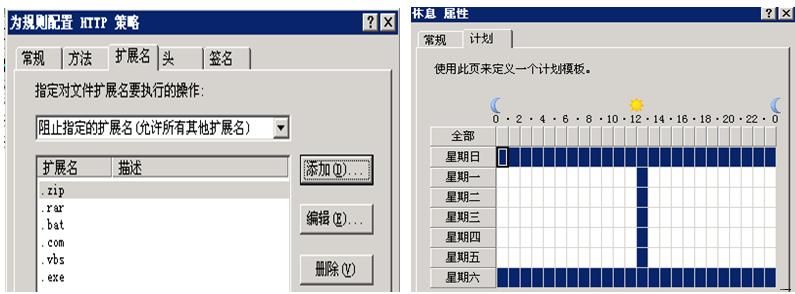

allow visit internet这条规则规定培训教室可以访问外网（录入员休息时的上网区），时间设为每天中午的12点－13点，周六、周日全天，但是不能下载指定扩展名的文件
7、
allow local to test这条规则规定培训服务器可以和办公室测试机之间开放所有的通信
8、
allow visit datainput这条规则规定培训教室可以使用培训环境的录入系统，
9、
remote admin这条规则规定网管主机可以远程连接ISA服务器。 |
