最近整理了一些路由交换技术方面的资料，感觉论坛这方面的资料不多，今天先发一帖，手上没画拓扑
的软件，用画图画了一下，大家不要BS我
一、路由汇总
首先，我们今天说的路由汇总可以分为两种，简单的称为 内部汇总、外部汇总。内部汇总是配在ABR上的
，针对一个区域进行汇总；而外部汇总是配在与ASBR直连的外部路由端口上的，顾名思义，将外部路由中的

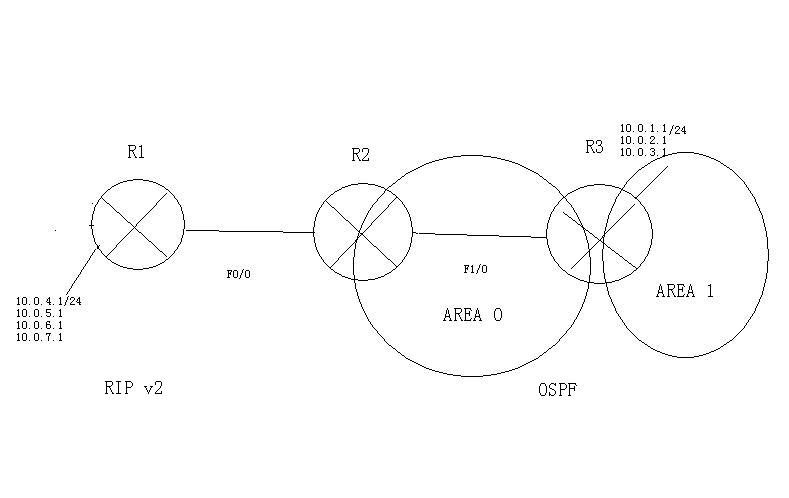

路由汇总到所分发的区域。这里我们要知道的是，下图中如果只做内部汇总是无法将R2后面的RIPv2区域中的
路由汇总，必须在R1上进行外部汇总
配置和实现
R1
interface FastEthernet0/0
ip address 23.0.0.1 255.255.255.0
interface Loopback0
ip address 10.0.5.1 255.255.255.0 secondary //个人习惯，模拟多个子网
ip address 10.0.6.1 255.255.255.0 secondary
ip address 10.0.7.1 255.255.255.0 secondary
ip address 10.0.4.1 255.255.255.0
router rip
version 2
network 10.0.0.0
network 23.0.0.0
no auto-summary
R2
interface FastEthernet0/0
ip address 23.0.0.2 255.255.255.0
interface FastEthernet1/0
ip address 24.0.0.1 255.255.255.0
router ospf 100
log-adjacency-changes
redistribute rip metric 300 subnets
network 23.0.0.0 0.0.0.255 area 0
network 24.0.0.0 0.0.0.255 area 0
router rip
version 2
redistribute ospf 100 metric 13
network 23.0.0.0
network 24.0.0.0
no auto-summary
R3
interface FastEthernet1/0
ip address 24.0.0.2 255.255.255.0
interface Loopback0
ip address 10.0.2.1 255.255.255.0 secondary
ip address 10.0.3.1 255.255.255.0 secondary
ip address 10.0.1.1 255.255.255.0
router ospf 100
log-adjacency-changes
network 10.0.1.0 0.0.0.255 area 1
network 10.0.2.0 0.0.0.255 area 1
network 10.0.3.0 0.0.0.255 area 1
network 24.0.0.0 0.0.0.255 area 0

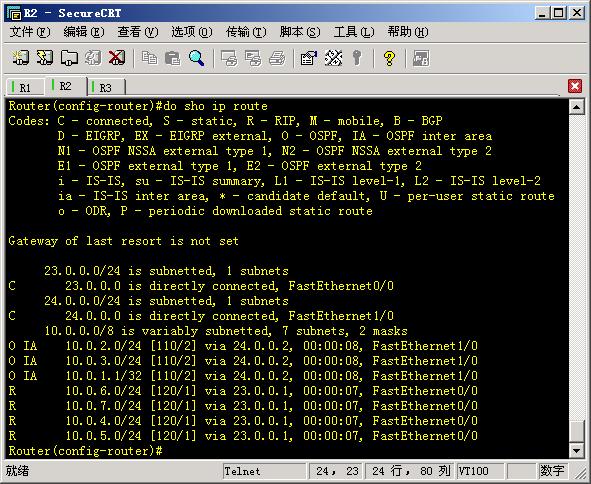

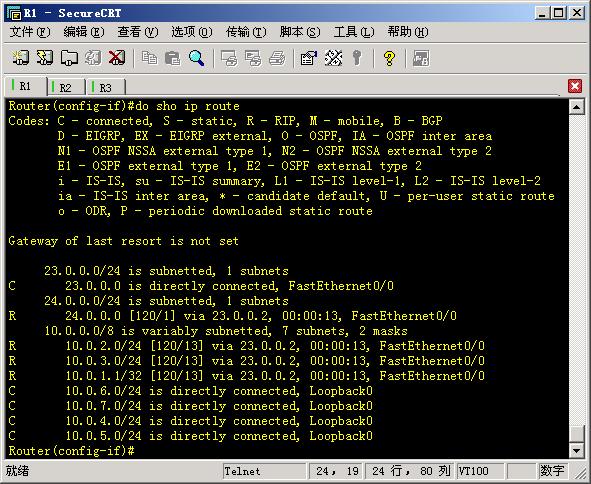

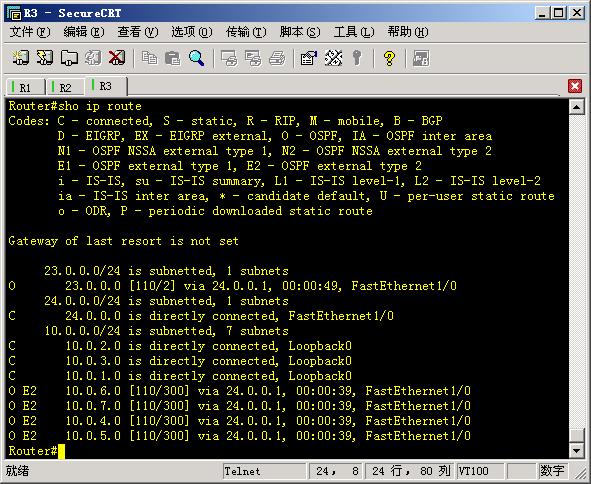

好了，双向重分发做好了，这时候的路由表见下图 1R1 1R2 1R3
现在我们把两种汇总添上
R3
R3(config)#router os 100
R3(config-router)#area 1 rang 10.0.0.0 255.255.252.0 //在ABR上汇总area 1
R1
R1(config)#int f0/0
R1(config-if)#ip summary-address rip 10.0.0.0 255.255.248.0 //这个是配在ASBR直连的外部路由端
口

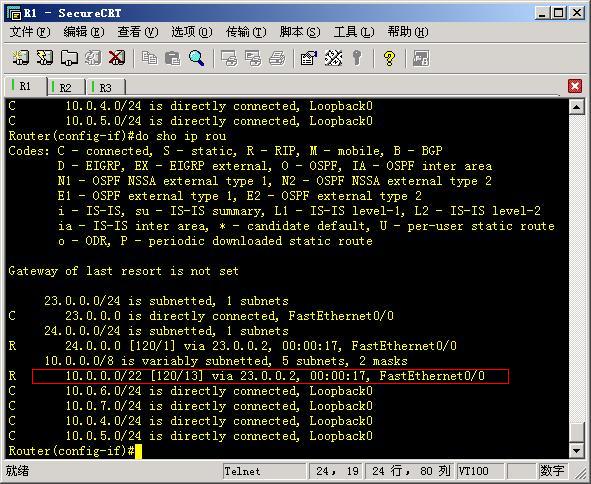

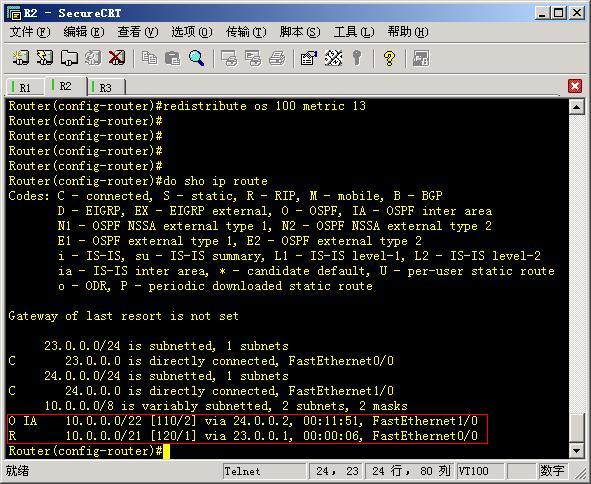

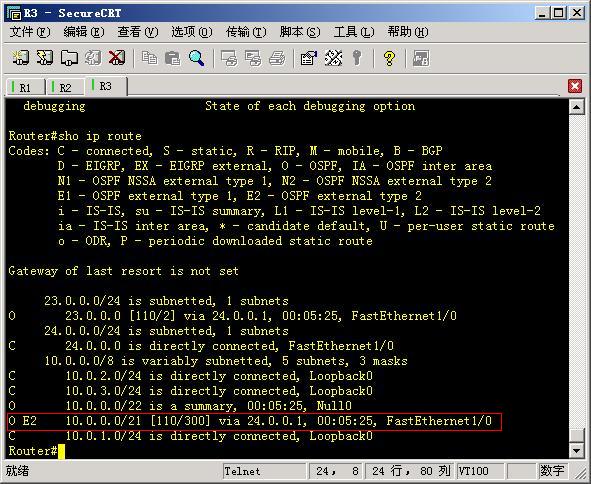

这样，汇总就做好了，路由表如下 2R1 2R2 2R3，红框里为汇总后的路由
最后大家可以想一下把 10.0.1.1 10.0.2.1 10.0.3.1 这几个放在R2上，并宣告到area 0，汇总也在R2上做
，那么在R3及后面的路由看到的都将是 10.0.0.0/21 这一条的汇总的路由。最后说一下，这题曾经是朋友到
华为公司面试问的问题。
[ 本帖最后由 zealotcc 于 2007-5-25 11:08 编辑 ] |
|
