一、问题描述
某金融机构的IDC机房一套行情查询系统，为各个营业网点提供行情信息查询服务；该业务系统上线后，不少营业网点均反应说该系统很慢，具体表现在：客户端打开行情软件缓慢、点击查询之后需要很长时间行情信息才会出现。
二、分析方法
网管人员通过网管工具看到：IDC机房出口负载并不高；防火墙等网络设备运作正常。于是，我们选择一个网络性能良好的营业网点，找到一台客户端，通过科来网络分析系统捕获该客户端访问行情查询系统的数据包，对该业务系统的TCP交互时延的进行分析，从而定位网络、服务器及客户端的性能问题。
三、分析过程
在客户端上安装科来网络分析系统后，使用科来网络分析系统捕获数据包，然后发现，从在软件上点击“查询数据”开始计时，到行情信息出现，总用时5秒钟。
1.TCP交互时延分析原理

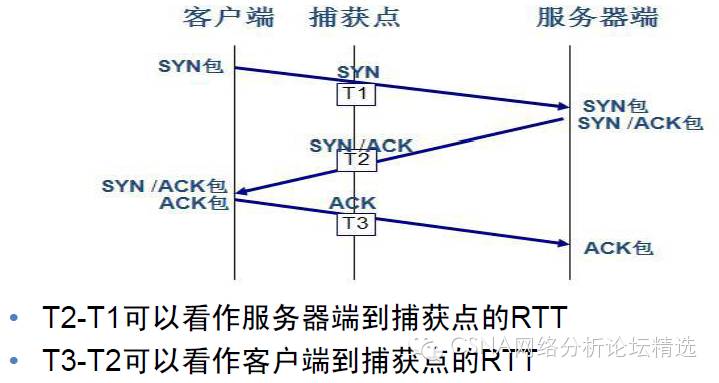

对于业务系统“慢”的现象，我们可以通过科来网络分析系统“时延”分析的技巧去定位问题。三次握手分析网络时延的技巧：
图 1
科来网络分析系统捕获到每一个数据包都会打上时间戳，而系统在处理三次握手的时候，由于不含应用层的信息，所以T2-T1可以近似为服务器端网路时延，T3-T2可以近似为客户端网络时延，正常情况，（服务器端网络时延+客户端网络时延）与彼此ping的时延相近。
那么，这次我们在客户端找包时，T2-T1近似与整个网络时延，正常情况与ping值相近 ，T3-T2为客户端处理处理“SYN ACK”的时延，一般小于1毫秒 。
2.时延状况分析

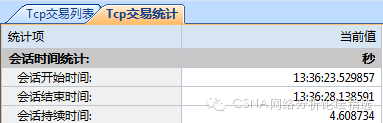

TCP会话持续时间：持续了4.6秒，持续时间略长，究竟是网络、服务器还是客户端时延造成？
图 2
连接建立分析：从分析原理模型，我们可以看出，T2-T1=21.685毫秒，考虑到这是在客户端抓包，T2-T1时间可以近似为网络时延，通过广域网访问的网络时延在20毫秒左右还是比较快的（同城ping时延一般在十几毫秒，中国到美国的ping时延在200毫秒左右）；

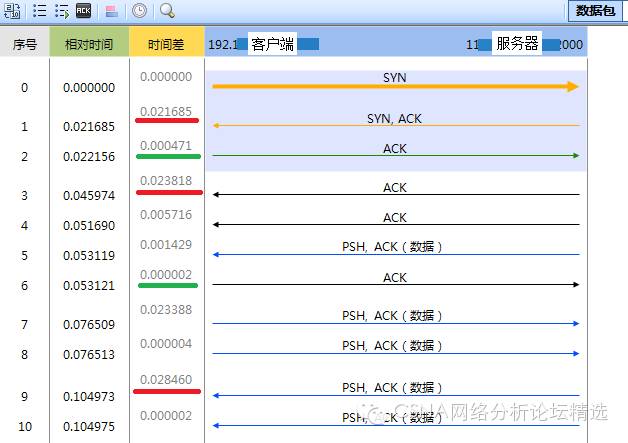

下图中用红线标出来的是服务器响应时延，绿色线标出来的是客户端响应时延，红色时延基本都在20多毫秒，接近网络时延，证明服务器处理性能良好；同样，绿色时延也相当小，说明客户端接收数据也很快：
图 3
从上图分析，我们可以得出的结论是：广域网网络性能良好、服务器处理性能良好、客户端接收数据性能也相当不错。究竟是什么问题造成该链接持续了4.6秒钟，我们需要继续往下看。
3.有效数据传输分析

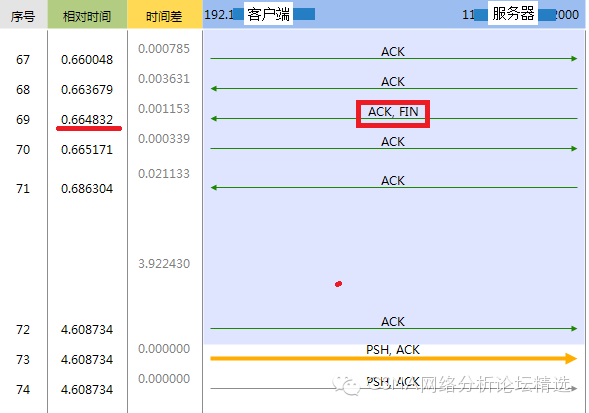

在该TCP连接第0.66秒钟的时候，服务器已经给出了“FIN”——结束连接的信号，这是否意味着0.66秒钟的时候，服务器已经传完数据了：
图 4
对客户端收到“ACK,FIN”包之后的数据包解码分析，可以看到，之后的数据包都是“Connection：keep-alive”保持连接不中断，以及刷新客户端服务器状态的数据包：
图 5
综上所述，我们可以确认在0.66秒钟的时候，客户端已经收到服务器所有的数据，客户端软件将在应用层处理这些数据，并将行情的数据显示出来，而客户端应用层处理数据的时候明显有点久，5秒钟后，我们才在客户端软件上看到行情信息。
由此可见，这次“慢”的原因主要在客户端处理数据这一过程。之后，我们尝试了几次访问，获得如下统计表格：
有效数据传输时间：通过科来软件看到服务器传完数据，发出“FIN”信号的时间
客户端显示时间：从在软件点击“查询数据”到数据显示出来的时间
客户端程序数据处理时间：“客户端显示时间”与“有效数据传输时间”的时间差，这个时间差可以用来衡量客户端程序处理数据的效率，该数值越大，证明客户端软件的处理效率越低。
通过多次的测试，基本可以确认，该行情系统的瓶颈在于客户端程序的处理性能。
四、问题解决
研发部门对客户端程序及服务器配置进行优化，客户端处理问题延时的问题得到解决。 |
