本文是《TCP异常流量标记分析》系列的第3篇，前2篇内容为：

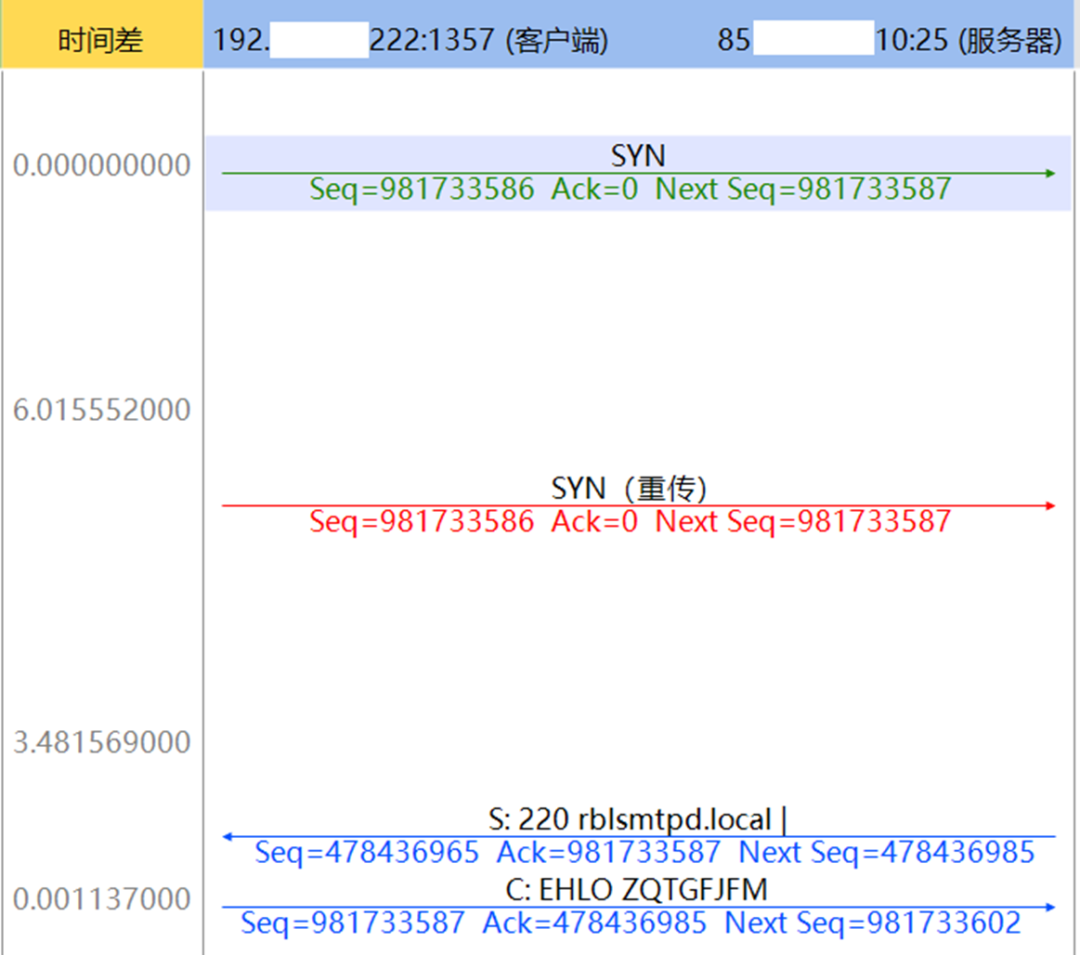

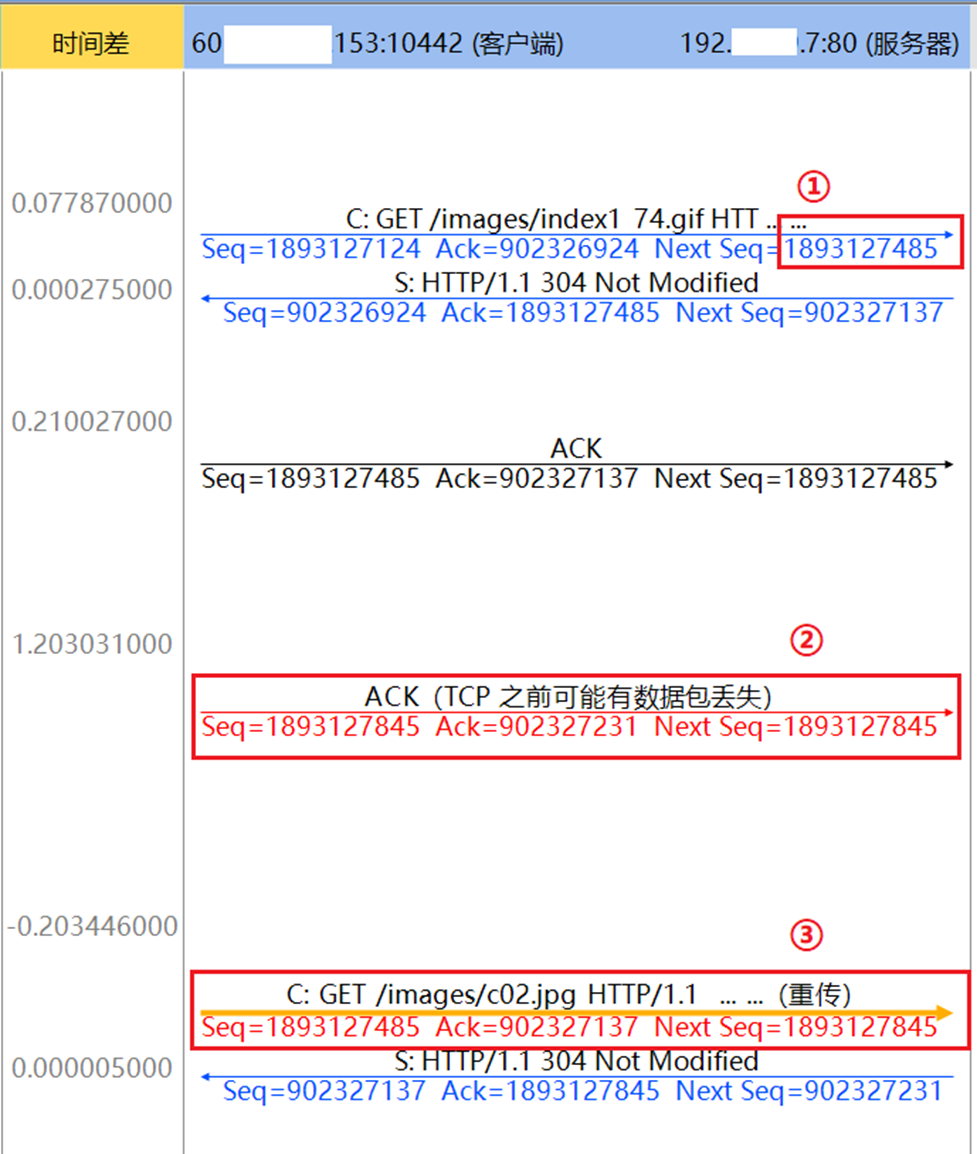

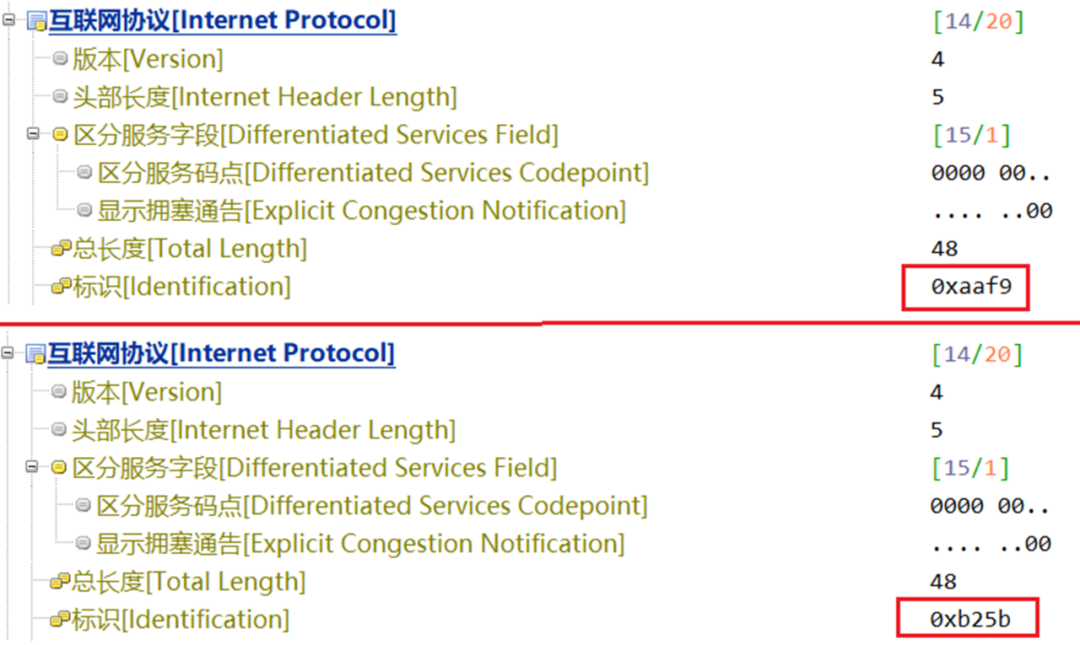

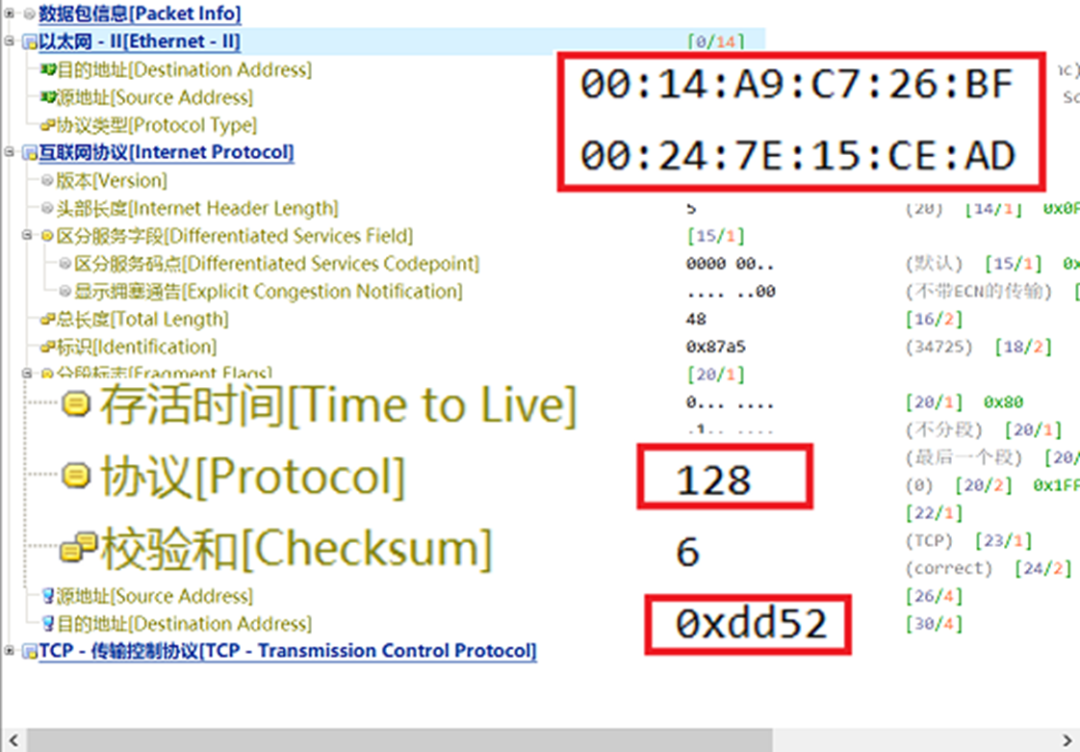

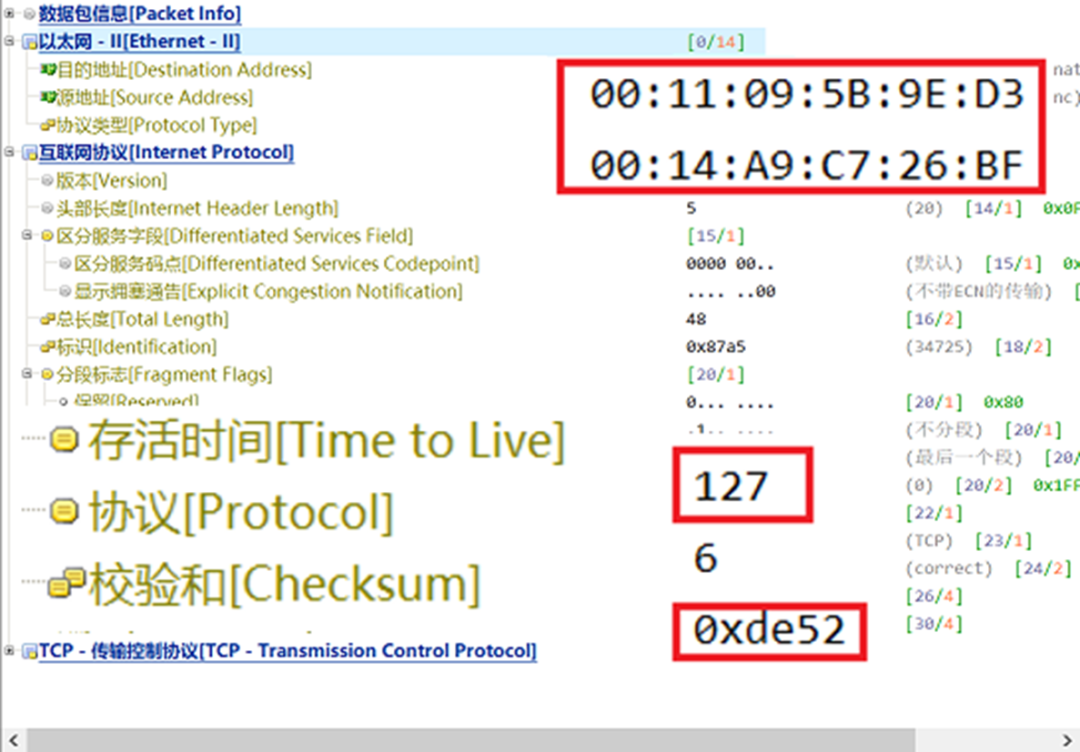

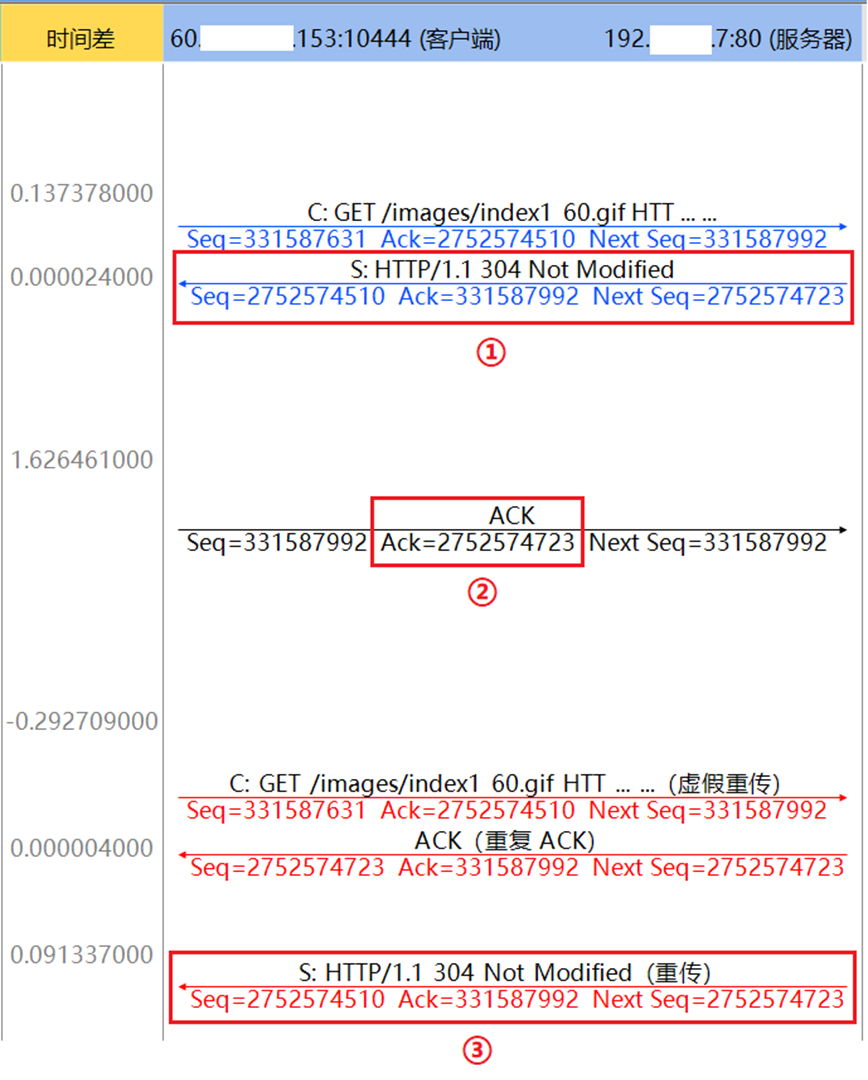

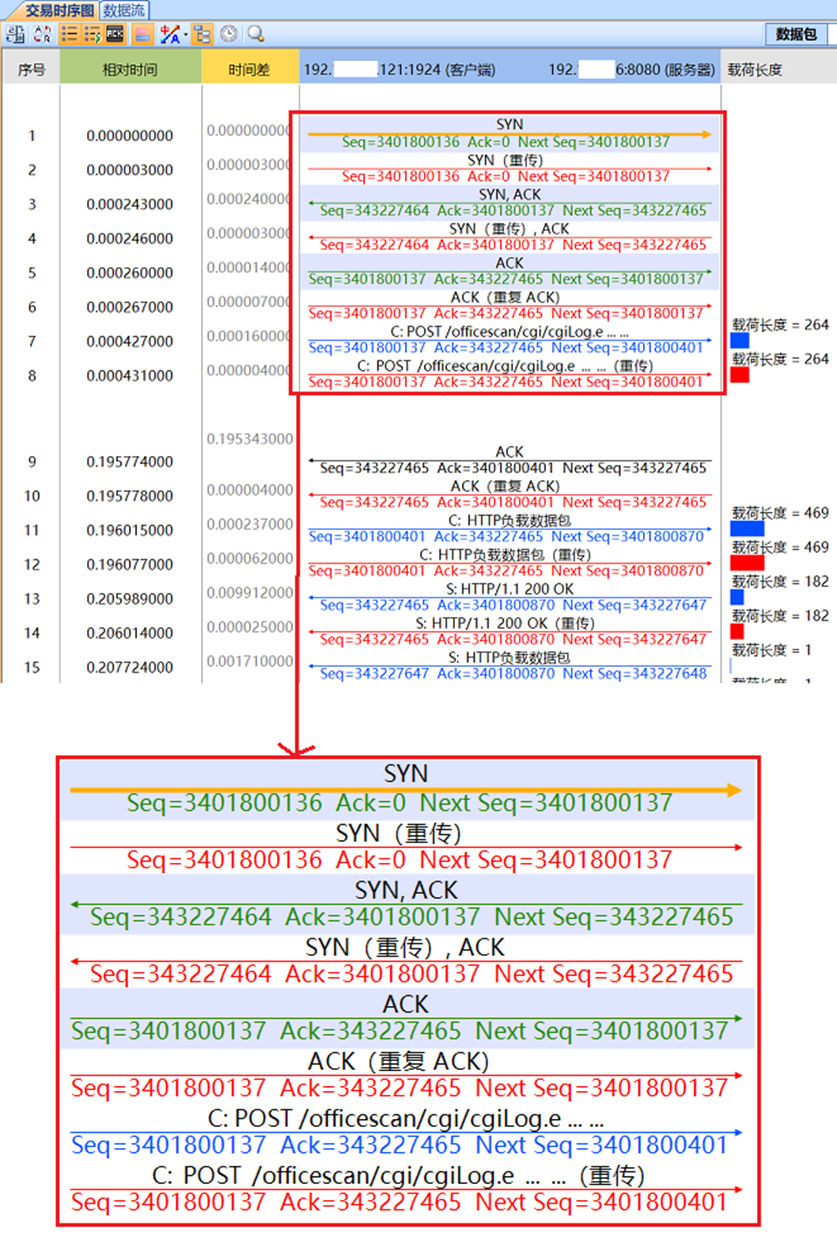

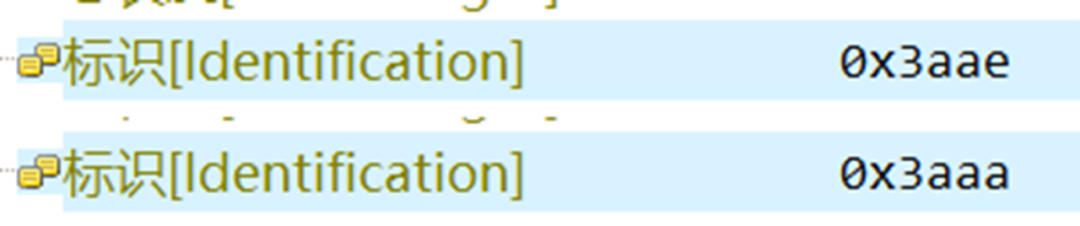

重传率和丢包率是体现网络传输性能的重要指标，这一篇我们一起来看TCP异常流量标记“重传”的几种常见场景及解决方案。关于重传，科来网络分析系统中细分了四种标记，分别为：虚假重传、快速重传、乱序、普通重传，本文主要阐述“重传”。一般情况下，当某报文满足下列条件时即被判定为重传报文：当我们从一个TCP会话中看到了重传率异常时（如图1），该如何分析是什么原因造成的重传呢？如图2所示，可见图中每个报文之后都有一个看起来同样的报文，并被标记为重传。难道流量被复制了吗？TCP时序图中（图2）序号1、序号2报文的二层和三层解码信息如图3、图4所示。根据二层的MAC地址可判断，报文先是进入一个网络接口，而后又从相同的网络接口转发出来；根据三层的存活时间可判断，报文经过了三层转发，因此生存时间减少了1；所以这是一个TCP分段，在经过网络设备时被路由转发了，而这个转发设备恰好使用了单臂转发的架构，这种场景常见于旁路部署的防火墙等设备。如图5所示，两个TCP SYN报文之间间隔了6.01555秒，客户端重传了SYN报文。如图5、图6所示，第二个SYN报文的IPID”b256”，大于第一个SYN报文的IPID”aaf9”， TCP序列号小于前一个报文（同向）的下一序列号，且SYN被视为1字节，该报文负载不为0，因此被标记为“重传”。如图7所示，①表示下一个报文序列号为”1893127485”; 报文③的序列号为”1893127485”，看似字节是连续的，为什么被统计为重传呢？解码分析报文②、报文③，对比IPID，报文③的IPID大于上一个同向报文的IPID，符合重传标记条件。出现这样的时序图，意味着在报文①②③的流向上，某些报文在到达采集点之前丢了，因此采集点位置只采集到了重传后的报文。排查数据转发方向上采集点之前的链路，确定具体丢包点位，视情况进行处置。如图9所示，报文③为报文①的重传报文，很明显报文②是对报文①的确认报文，那么为什么还会发生重传呢？极大可能是报文②在流过采集点之后中途丢失，导致并未顺利到达服务器。排查数据转发方向上采集点之后的链路，确定具体丢包点位，视情况进行处置。分析TCP交易时序图是运维人员和流量分析工程师的日常工作内容之一，了解科来网络分析系统TCP流分析视图中TCP交易时序图的TCP异常流量标记，能够帮助技术人员在分析TCP流量时事半功倍，快速准确发现问题、定位故障节点、定位故障根因。
|
