关于公司网络不稳定事宜

koma0769 · 发表于 2007-11-17 11:38:08

公司网络设备的大致结构：
1、目前我公司有两栋大楼，一栋办公室12台PC，一栋是生产车间楼10台PC，两栋楼呈“7”形.ADSL拨号→宽带路由器→总交换机（世纪飞杨16口）；
2、从办公楼到生产车间楼的网线距离大约在120米左右，采用双屏蔽双绞线；
3、从总交换机（世纪飞杨16口）到车间楼直牵的网线，中间没有任何设备。到车间厂务室（车间楼的办公室）有1台TP－LINK 4口的交换机再分下去接3台PC、隔壁一台TP－LINK
   8口交换机接5台PC；
4、办公楼里的设备从总交换机（世纪飞杨16口）到一台TP－LINK 4口交换机牵到业务分4台电脑，另外其它的的8台直接接在总交换机（世纪飞杨16口）。办公室内12台电脑每条
   网线距离均不超过40米；
5、从总交换机（世纪飞杨16口）到车间楼2楼一条网线，再分两条线到三楼仓库的两台电脑。网络距离也在120米左右。

网络故障：
1、网络不稳定，延时正常，但丢包率很大。
2、大家上网的时候，有是很快，有时慢得要死（网站已找到，但打不开呀！）

要考虑成本的因素，请问我该怎么办解决？？

在线等待。。。。。。谢谢！

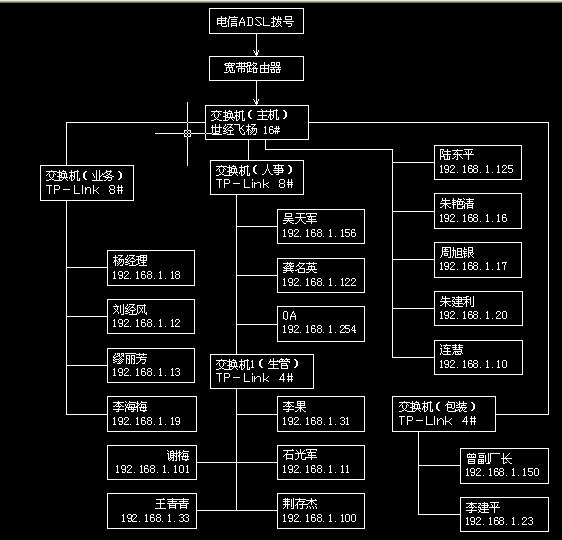

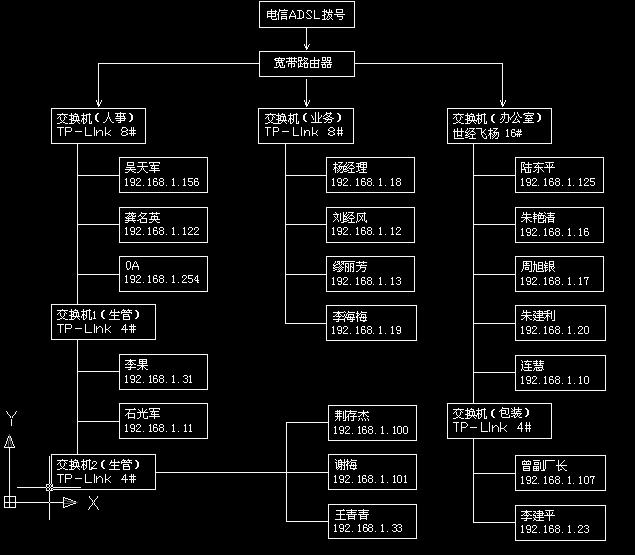

图1为之前的接法，后面我把设备调整了一下，如图2

[ 本帖最后由 koma0769 于 2007-11-17 13:31 编辑 ]

Oldtiger · 发表于 2007-11-17 12:44:29

你把网线各端的屏蔽层都接地试试看？
我以前也出现过类似的情况，是由于各端点的零点电平不一致导致的
逐点接地后，问题就消失了
不知道你是否也是这种情况

koma0769 · 发表于 2007-11-17 13:36:18

你指的是那里面的一根铜线吗?

wwwang · 发表于 2007-11-19 11:48:45

对于双绞线来说120米巳是超长,如果是屏蔽的双绞线,只要屏蔽不好还不如非屏蔽的!

米麒麟 · 发表于 2007-11-19 20:56:53

楼上说的是有道理的,屏蔽线做不好的话,效果会变的更糟糕.你在排除屏蔽线接地问题后,还是主要解决线缆长度问题.虽然说120米的线看起来是通的,但是肯定影响数据传输效果的.资金充裕就直接布光缆,不然,买个双绞线延长器加上去也可以,普通的只有百十块钱.

另外,你得查清楚,是哪部分的机器网速慢,先把120米屏蔽线那部分拔出来试试.

koma0769 · 发表于 2007-11-20 11:51:24

没办法，是台资老板，要能用光纤我早用了。

不过我又发现了一点，三层交换机的正确接法：
1、比如有一台TPLINK宽带路由器、TPLINK 8口的三台交换机，端口分别为：
1、2、3、4
1、2、3、~~~~8（UPLINK）
1、2、3、~~~~8（UPLINK）
1、2、3、~~~~8（UPLINK）

2、网线全部做成568B的，四台设备串连时应保持平行线。

路由器

   （上路由器与下2－7连）

   switch1: 1、2、3、~~~~8（UPLINK）

（上8即uplink端口与下2－7连）

switch2: 1、2、3、~~~~8（UPLINK）

（上8即uplink端口与下2－7连）

switch3: 1、2、3、~~~~8（UPLINK）

3、多个交换机串连（或多层交换）时尽量要避开两交换机的uplink与uplink端口直接串连，这样能提高网络质量。

不知楼主有何高见？
