大家帮我看看我们的网络图设置的合理不！

cucu3998 · 发表于 2008-2-3 10:04:57

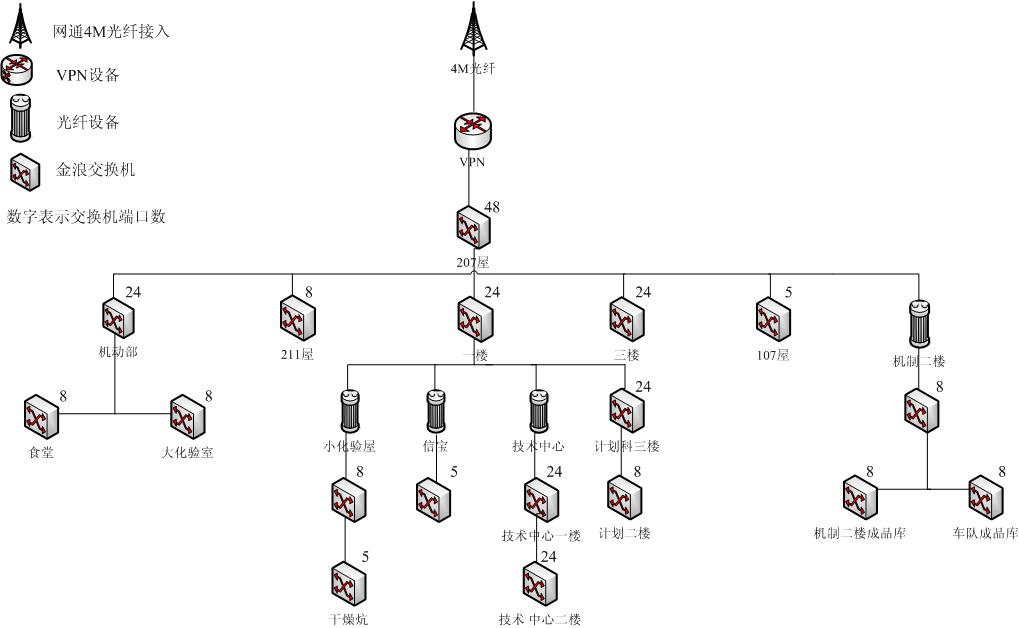

大家帮我看看我们的网络图设置的合理不！我也不太懂网络，我就按我知道的画的了张图，帮忙看看。
207屋为服务器房间（交换机为金浪KN-S1048P），211屋为我们屋，呵呵。网络中共有130左右台电脑

[ 本帖最后由 cucu3998 于 2008-2-3 10:16 编辑 ]

liuheliuxi · 发表于 2008-2-3 10:42:46

没有发现什么问题，你们公司真大，设备也很全嘛！

cucu3998 · 发表于 2008-2-3 10:44:06

呵呵，这光是交换机的图，服务器我们有五台。还有一个分厂，用的是无线连接，没在图上表示。

[ 本帖最后由 cucu3998 于 2008-2-3 10:47 编辑 ]

nomeans · 发表于 2008-2-3 11:07:54

个人觉得你这样非常浪费设备且不便于管理。
1.浪费太多交换机，你的[金浪KN-S1048P]有48个口，一共用了18台，去了级连你还能接入850台左右的终端，可你只有130台机器。
建议：把交换机档次提升一下，都集中在中心机房，如果楼间布线就在其他楼中找合适位置集中关键设备。如果想要隔离各部门可以用vlan划分。
2.不知道你们是什么单位，内网数据量很大么？外网出口才4M，你内网要那么多光线设备干什么？增加成本且效果不明显。
建议：楼内尽量不用光纤设备，如果两楼之间距离较远，可以适当考虑。也许你的网络节点不多但覆盖面比较大，那也应该适当的把关键设备集中在一起，这对以后的维护和排障都有好处。

cucu3998 · 发表于 2008-2-3 12:21:55

我这只用了一个48口的，其它的全是24、8、5，上面写着数字呢代表交换机端口数量。你看错了吧，楼上的。
用光纤是因为我们这厂区大，网络超过100M不是就没法用了嘛，所以只能用光纤了，那四个光纤最近的也要150米，远的500米吧。你知道有什么降低成本的设置吗？
至于外网用4M的，就不知道为什么了，是感觉少点。
有好见意多提啊。

ValorZ · 发表于 2008-2-3 15:05:00

4M不少，我公司用的是4M的FTTB，网通，精品网络服务。公司150个人用。没什么问题

nomeans · 发表于 2008-2-4 11:15:47

看来想要解决问题首先要了解问题。
看了楼主的说明觉得网络没有什么不合理的地方了。
唯一的建议就是保护好分散的关键设备。
另外网络延伸长，不利于管理。想个策略防范外来设备接入吧。
