四种以太网数据包详解

徐徐渐进 · 发表于 2008-3-25 16:09:32

1 Ethernet II

1.1 Ethernet II协议简介

以太网是当今现有局域网采用的最通用的通信协议标准。该标准定义了在局域网中采用的电缆类型和信号处理方法。Ethernet II由DEC，Intel和Xerox在1982年公布其标准，Etherent II主要更改了Ethernet I的电气特性和物理接口，在帧格式上并无变化。Etherent II采用CSMA/CD的媒体接入和广播机制。

1.2 Ethernet II报头详解

Ethernet II协议报头结构

每个字段的详细解释如下：
目标地址：此数据包的目标MAC地址。
源地址：此数据包的源MAC地址。
协议类型：上层协议，表示网络层使用的协议。
数据：高层协议、数据和填充符，范围在46～1500字节。
FCS：数据帧校验序列，用于确定数据包在传输过程中是否损坏。

1.3 数据包解码
下面我们就通过实际解码来学习Ethernet II协议。

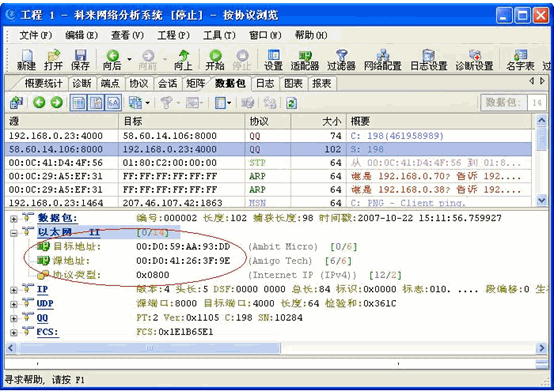

以下是对该数据包解码的详细介绍：
目标地址：00

0:59:AA:93

D。
源地址：00

0:41:26:3F:9E。
协议类型：0x0800表示网络层使用的是IP协议。
数据：传输层和应用层的数据（UDP和QQ）。
FCS：数据帧校验序列。

2 Ethernet 802.2

2.1 Ethernet 802.2协议简介

Ethernet 802.2协议是IEEE正式的802.3标准，它由Ethernet II发展而来。Ethernet 802.2将Ethernet II帧头的协议类型字段替换为帧长度字段，并加入LLC-802.2头，用以标记上层协议。LLC头包含目的服务访问点（DSAP）、源服务访问点（SSAP）和控制（Control）字段。
2.2 Ethernet 802.2协议报详解

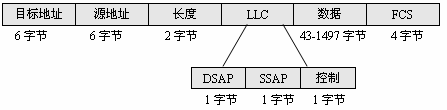

Ethernet 802.2协议报头结构

每个字段的详细解释如下：
目标地址：此数据包的目标mac地址；
源地址：此数据包的源mac地址；
长度：帧包含的数据量必须小于或等于1500（16进制的05DC）；
DSAP：目标服务存取点（Destination Service Access Point）；
SSAP：源服务存取点（Source Service Access Point）；
控制：无连接或面向连接的LLC；
数据：高层协议、数据和填充符；
FCS：数据帧校验序列，用于确定数据包在传输过程中是否损坏。

2.3 Ethernet 802.2协议解码
Ethernet 802.2协议的解码视图：

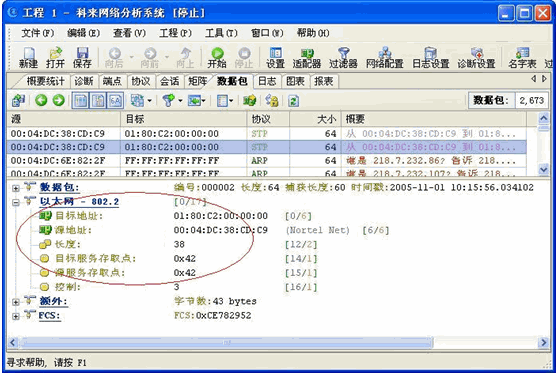

以下是对该数据包解码的详细介绍：
目标地址：01:80:C2:00:00:00；
源地址：00:04

C:38:CD:C9；
长度：数包含的数量为38；
目标服务存取点：0x42；
源服务存取点：0x42；
控制：3；

注意：服务存取点标识的功能类似于以太网类型或TCP/IP传输协议中的端口号，为高协议提供相应的接口。

3 Ethernet 802.3

3.1 Ethernet 802.3协议简介

Ethernet 802.3是1983年Novell发布其Netware/86网络套件时采用的私有以太网帧格式，该格式以当时尚未正式发布的IEEE802.3标准为基础；但是当两年以后IEEE正式发布802.3标准时情况发生了变化（IEEE在802.3帧头中又加入了802.2 LLC头），这使得Novell的Ethernet 802.3协议与正式的IEEE 802.3标准互不兼容；Ethernet 802.3只支持IPX/SPX协议,是目前所用的最普通的一种帧格式，在802.2之前是IPX网络事实上的标准帧类型。

3.2 Ethernet 802.3协议报详解

Ethernet 802.3协议报头结构

每个字段的详细解释如下：
目标地址：此数据包的目标MAC地址。
源地址：此数据包的源MAC地址。
长度：帧包含的数量必须小于或等于1500。
数据：高层协议（IPX/SPX）、数据和填充符，范围在46～1500字节。
FCS：数据帧校验序列，用于确定数据包在传输过程中是否损坏。

3.3 Ethernet 802.3协议解码
下面我们就通过实际解码来学习Ethernet 802.3协议.

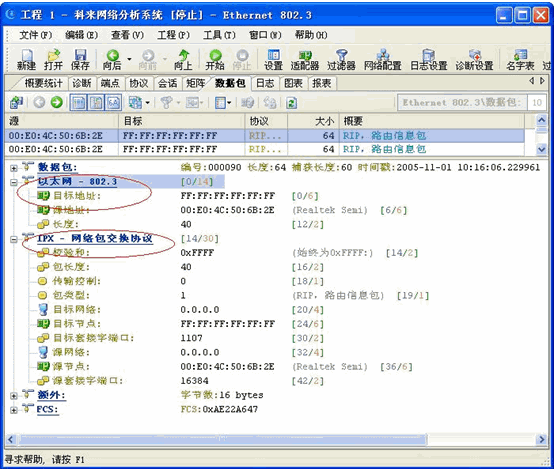

下面我们对Ethernet 802.3的解码进行详细的介绍：
目标地址：FF:FF:FF:FF:FF:FF；
源地址：00:E0:4C:50:6B:2E；
长度：协议长度为40；
数据：Ethernet 802.3只支持IPX/SPX协议；
FCS：数据帧校验序列，用于确定数据包在传输过程中是否损坏。

注意：从这里就能看出Etherent II和Ethernet 802.3的区别，即协议类型和协议长度。

4 Ethernet SNAP

4.1 Ethernet SNAP协议简介

Ethernet SNAP协议是IEEE为保证在802.2 LLC上支持更多的上层协议的同时更好地支持IP协议而发布的标准，与802.3/802.2 LLC一样802.3/802.2 SNAP也带有LLC头，但是扩展了LLC属性，新添加了一个2字节的协议类型域（同时将SAP的值置为AA），从而使其可以标识更多的上层协议类型；另外添加了一个3字节的厂商代码字段用于标记不同的组织。RFC 1042定义了IP报文在802.2网络中的封装方法和ARP协议在802.2 SANP中的实现方法。

4.2 Ethernet SNAP协议报头详解

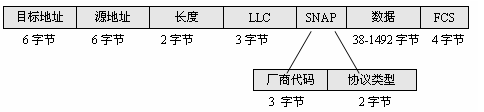

Ethernet SNAP协议报头结构.

4.3 Ethernet SNAP解码
下面我们通过解码视图来学习Ethernet SNAP协议

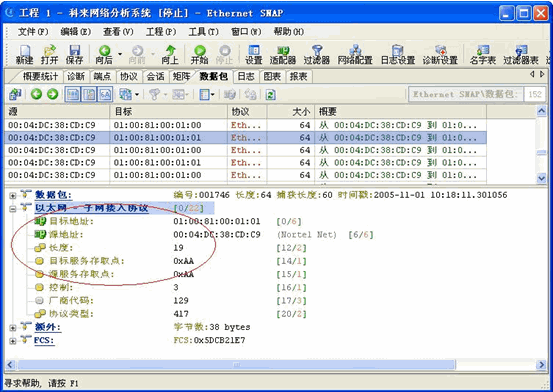

以下是对该数据包解码的详细介绍：
目标地址：01:00:81:00:01:01
源地址：00:04

C:38:CD:C9；
长度：协议长度为19；
目标服务存取点：0xAA；
源服务存取点：0xAA；
厂商代码：129；
协议类型：417；

前面我们分别介绍了以太网标准中定义的四种不同的帧类型，即Ethernet II、Ethernet802.3、Ethernet SNAP和Ethernet 802.2，这每一种帧类型都由不同的实体为不同的目的而设计。它们可以共存于一个网络中，但互不兼容，当用不同封装类型的工作站要交换信息时，必须通过支持的路由器来通信。
